이전 강좌에서 차트 디자인 도구를 이용해 스타일과 레이아웃을 결정했습니다. 차트의 기본 베이스를 처리했으니, 앞으로는 각 구성 요소를 설정해 차트를 완성하면 됩니다. 시험지 순으로 이어가겠습니다. 이번 강좌에서 알아볼 차트 구성 요소 편집은 "차트 영역, 그림 영역, 차트 제목"입니다. 각 구성 요소가 무엇인지 모른다면 아래 강좌를 참고해 주시길 바랍니다.

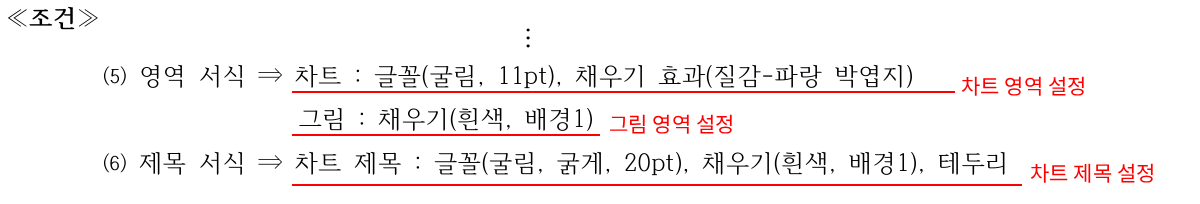

이번 강좌에선 위 3개의 시험지 조건을 처리하겠습니다.
1. 차트 영역 설정
위에서 링크한 "엑셀 차트 ❷ 차트의 구성 요소 ① 기본 차트의 구성 요소와 구조"에서 말씀드렸듯 차트의 구성 요소 중 가장 먼저 처리할 것은 "차트 영역" 설정입니다.
차트 구조는 "차트 영역" 안에 모든 구성 요소들이 배치된 구조이므로 "차트 영역"이 변경되면 일부 구성 요소들도 변경됩니다. 즉 구성 요소를 먼저 처리하고 나중에 "차트 영역"을 변경하면 이미 설정한 구성 요소를 다시 바꾸는 결과가 됩니다. 그래서 "차트 영역"을 최우선으로 처리해야 합니다. 시험지의 ≪조건≫에서도 "차트 영역" 설정을 최우선 처리하도록 나오니 간단하게 "시험지 순서대로 처리해야 한다"라고 기억하셔도 좋겠습니다.

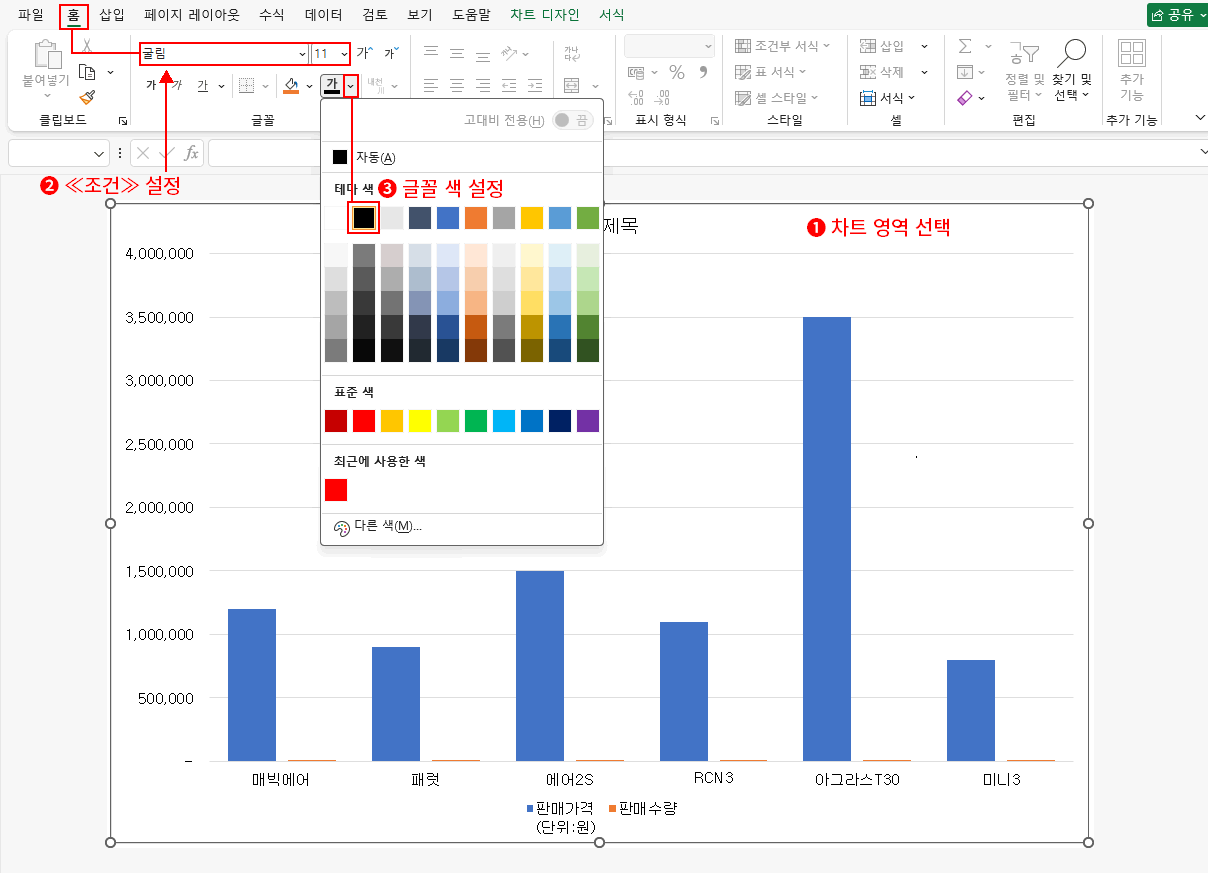

- "차트 영역"에 빈 공간을 클릭해 "차트 영역"을 선택합니다. 다른 구성 요소가 선택되지 않게 주의해 주세요. 이미 선택돼 있다면 건너뜁니다.
- 이미 차트의 다른 구성 요소가 선택된 상태라면 다시 "차트 영역"에 빈 공간을 클릭해 "차트 영역"만 선택합니다. - "홈" 탭에서 시험지의 ≪조건≫(굴림, 11pt)로 글꼴 설정을 합니다. ⇒ 차트의 글꼴이 변경됩니다.
- 시험지 ≪조건≫에는 없지만 시험지의 ≪출력형태≫를 확인하면 글꼴 색도 진한 검정으로 확인됩니다. 글꼴 색도 "검정"으로 변경합니다.
- 기본으로 삽입된 차트의 글꼴은 회색입니다. 항상 기준은 ≪출력형태≫이므로 ≪출력형태≫대로 맞춰준 것입니다.

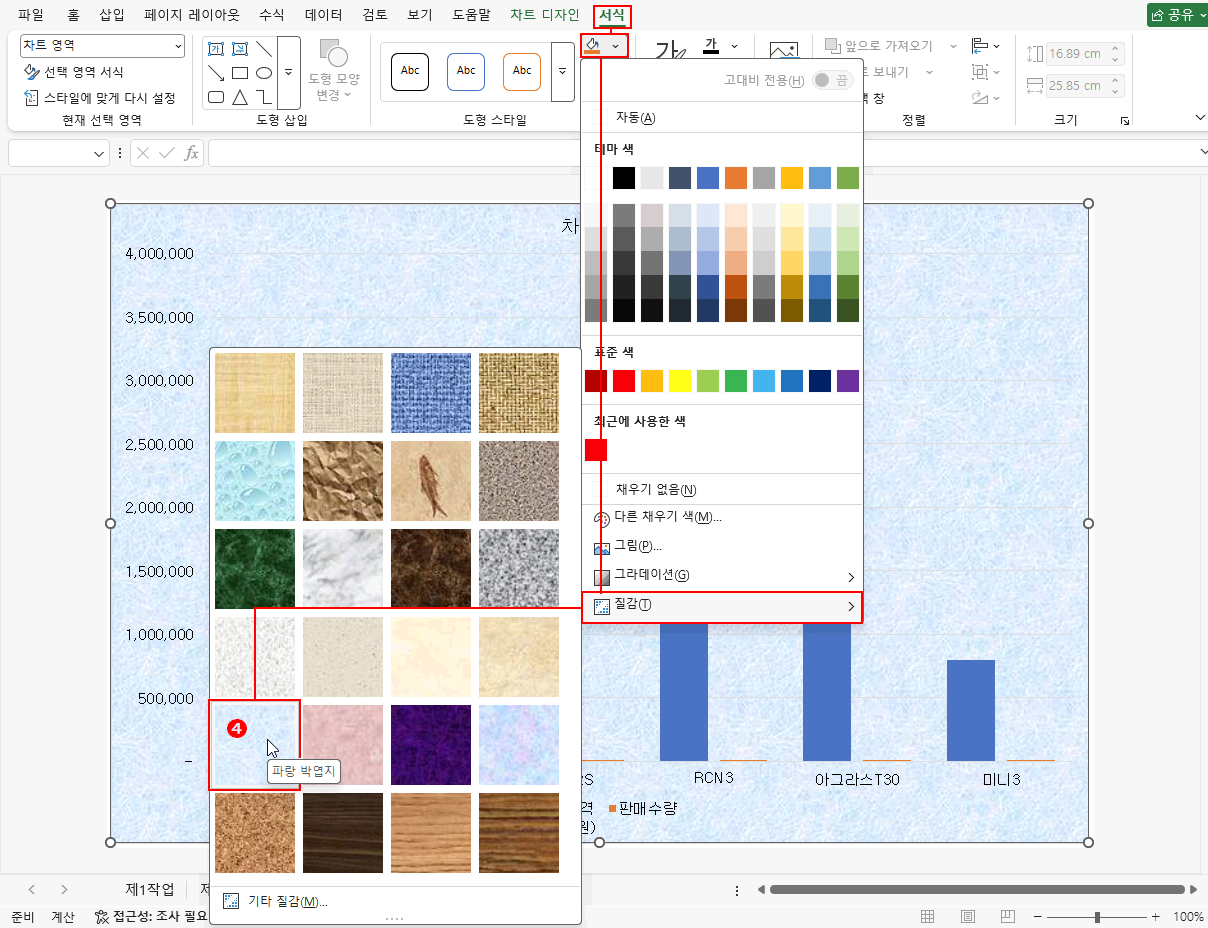

- "차트 영역"이 선택된 그대로 "서식 > 도형 채우기 > 질감 > 파랑 박엽지"를 클릭합니다. ⇒ 차트 영역이 "파랑 박엽지"로 채워집니다.
- 엑셀에서 이렇게 명칭이 없는 버튼을 선택할 때는 클릭 전 잠깐 기다려 명칭을 확인할 수 있습니다. 꼭 기억해 주세요.

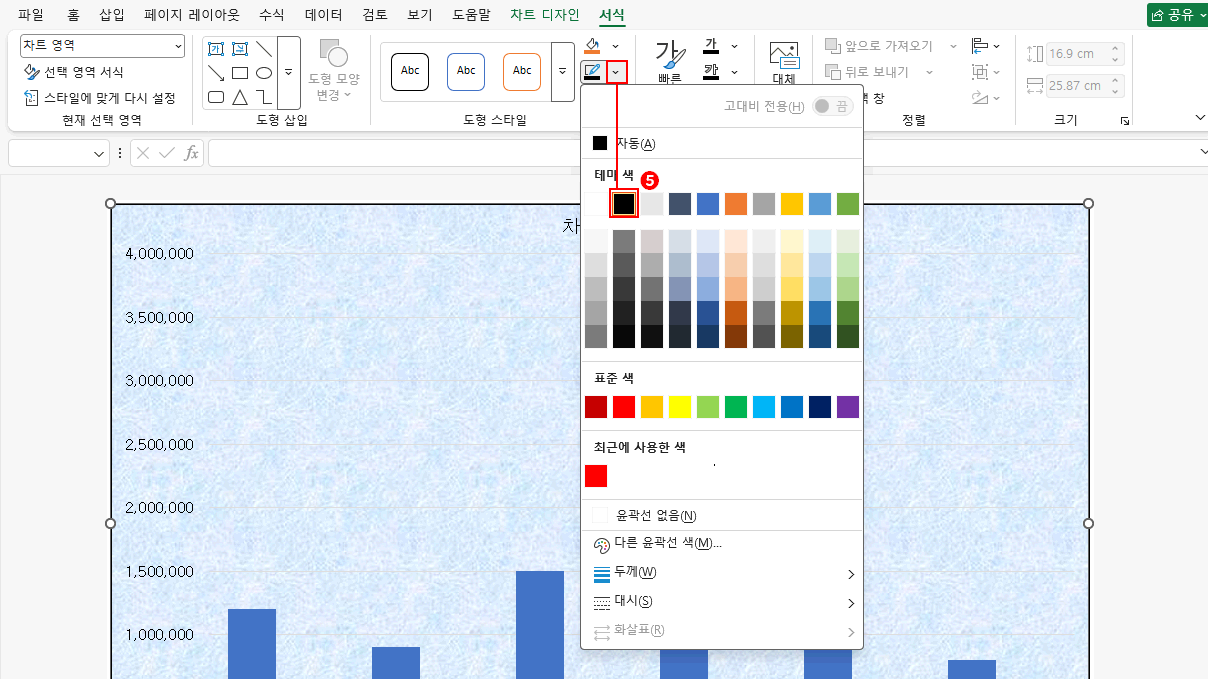

- 다음, 시험지 ≪조건≫에는 없지만 ≪출력형태≫를 확인하면 차트 영역의 테두리가 "검정"으로 보입니다. 도형 윤곽선도 클릭하고 "검정"으로 변경합니다.
- 기본으로 삽입된 차트 영역의 테두리는 회색입니다. 이것 역시 기준인 ≪출력형태≫대로 맞춰준 것입니다.
이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
2. 그림 영역 설정
"차트 영역" 설정이 끝났으니, 이제부터는 어떤 구성 요소를 설정해도 상관없습니다. 하지만 시험지 ≪조건≫의 순으로 처리하는 것이 아무래도 좋겠죠. 중간에 빼먹지 않을 테니까요. 물론 실무라면 원하시는 순서로 설정하시면 됩니다. 지금은 시험문제를 처리하는 과정이니 "그림 영역"을 이어서 처리하겠습니다.

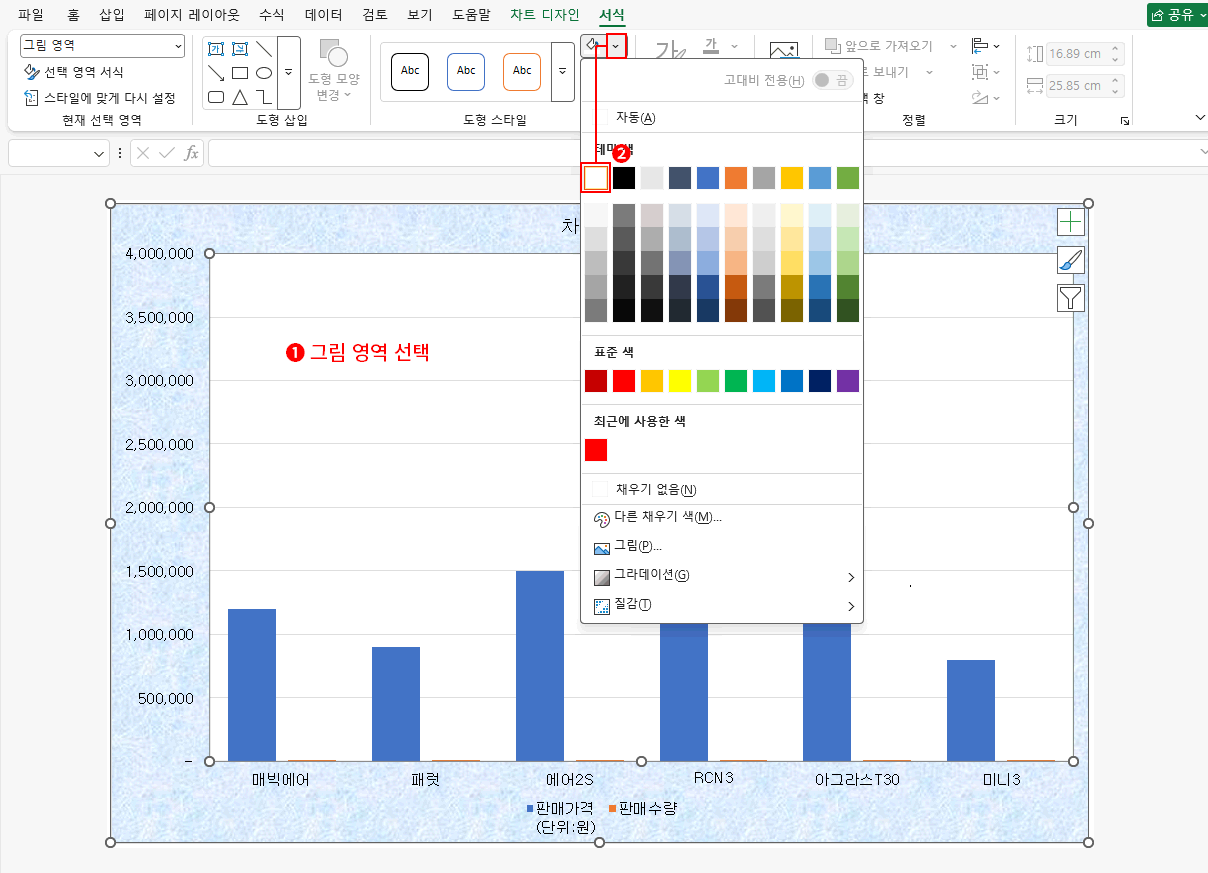

- "그림 영역"의 빈 공간을 클릭해 "그림 영역"을 선택합니다. ⇒ "그림 영역"에 선택 박스가 나타납니다.
- "그림 영역" 클릭 시 선이 클릭 되지 않게 주의해 주세요. 선이 클릭 되면 "그림 영역"이 아니라 "눈금선"이 선택된 상태가 됩니다. - "서식 > 도형 채우기"를 클릭하고 시험지의 ≪조건≫(흰색, 배경1)로 설정합니다. ⇒ "그림 영역"이 흰색으로 바뀝니다.
3. 차트 제목 설정

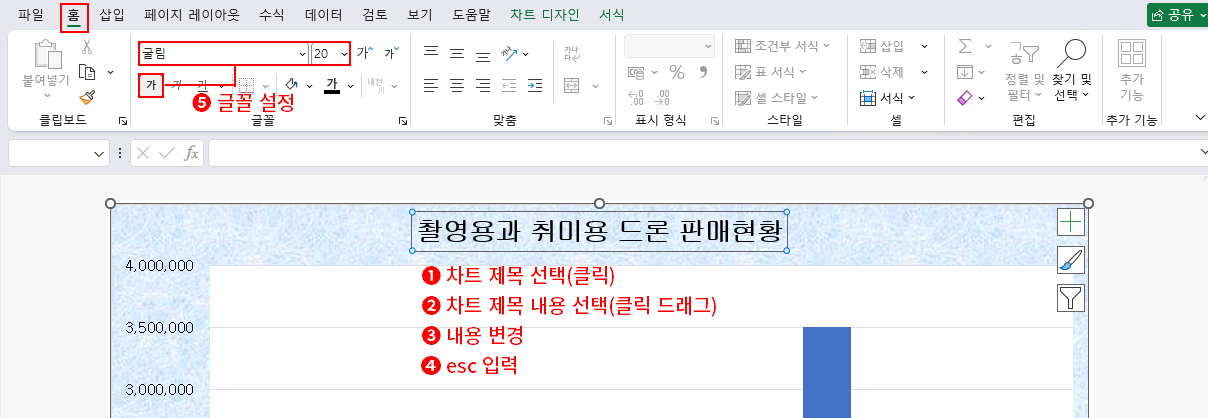

- "차트 제목"을 클릭 선택합니다. ⇒ "차트 제목"에 실선 선택 박스가 나타납니다.
- 글자 내용을 클릭 드래그하여 블록 선택합니다. ⇒ 선택 박스가 실선에서 점선으로 바뀝니다.
- 실선 선택 박스는 구성 요소가 선택된 상태이고 점선 선택 박스는 글자를 입력(수정)하는 상태입니다. - 시험지 ≪출력형태≫의 내용(촬영용과 취미용 드론 판매현황)으로 입력합니다.
- 이때 이미 블록 선택한 상태이므로 지우실 필요는 없습니다. 그냥 입력하면 교체됩니다. - 입력 완료 후 키보드의 esc 키를 누릅니다. ⇒ 선택 박스가 점선에서 다시 실선으로 변경됩니다.
- 글자 입력 상태에서 글꼴을 수정하면 커서 이후 작성되는 글자만 수정된 글꼴로 반영됩니다. 전체 글꼴을 변경해야 하니 구성 요소 자체가 선택된 실선 선택 박스로 변경하는 것입니다. - "홈" 탭을 누르고 글꼴을 시험지 ≪조건≫(굴림, 굵게, 20pt)으로 변경합니다. ⇒ "차트 제목"의 글꼴이 변경됩니다.

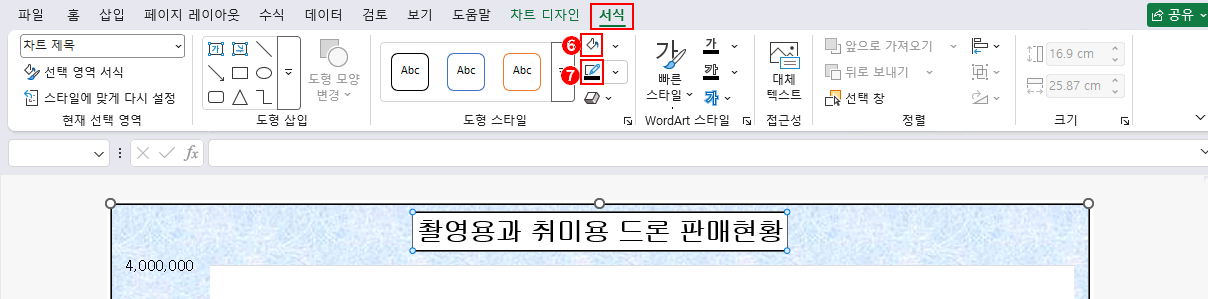

- "차트 제목"이 선택된 그대로 다시 "서식" 탭을 클릭하고 채우기 색을 시험지 ≪조건≫(흰색, 배경1)으로 변경합니다.
- 이때 이미 "그림 영역"에서 흰색을 선택했으므로 채우기 색이 흰색으로 보입니다. 이 경우에는 그냥 아이콘을 눌러 바로 흰색을 적용하는 것이 빠릅니다. - 테두리 역시 이미 "차트 영역"에서 "검정"을 설정했으므로 그냥 아이콘을 클릭해 적용합니다.
차트 구성 요소 중 차트 영역, 그림 영역, 차트 제목의 설정이 끝났습니다. 조금 길게 설명되었지만 직접해 보셨다면 상당히 간단하게 처리할 수 있다는 것을 알 수 있습니다. 이렇게 차트의 구성 요소를 편집할 때 중요한 것은 역시 차트 구성 요소를 잘 선택하는 것입니다. 구성 요소별로 겹쳐있기 때문에 잘못 선택하고 처리하면 당연히 잘못된 결과를 반영할 수 있습니다. 항상 선택 박스를 확인하면서 작업하는 습관을 들이시길 바랍니다.
