엑셀 차트 ❷ 차트의 구성 요소 ① 기본 차트의 구성 요소와 구조

차트는 사실 세부적으로 보면 여러 부분으로 나뉘어 있습니다. 각 부분이 서로 관계되어 하나의 그림이 된 것이죠. 이 각 부분을 차트의 구성 요소라 합니다. 이 구성 요소는 차트를 만들 수 있는 대부분의 프로그램에서 동일한 명칭으로 사용됩니다. 엑셀, 파워포인트, 워드 그리고 아래 한글에서도 차트를 만들 수 있는데 각 구성 요소를 부르는 명칭은 거의 동일합니다. 즉 어느 프로그램이 든 차트의 구성 요소를 익혀 놓으면, 다른 프로그램에서 사용하는 데 큰 지장은 없다는 얘기입니다.

그리고 이전 강좌에서 알아보았듯 차트는 통계표에서 선택해 만듭니다. 통계를 추출하는 가장 좋은 프로그램은 역시 스프레드시트 프로그램이고 대표적인 것은 엑셀이죠. 엑셀에서 차트의 구성 요소를 파악하고 만들어 보는 것이 여타 프로그램보다 훨씬 더 효율적입니다. 바로 지금이 차트를 공부하는 가장 좋은 기회입니다.

이 강좌에서는 차트 구성 요소의 위치와 의미만 알아보겠습니다. 각 구성 요소는 원하는 형태로 변경 가능한데 세부적인 변경은 천천히 알아보겠습니다. 일단은 명칭과 위치에 유념하면서 이 강좌를 보시길 바랍니다. 최소한 명칭은 다음 단계로의 진입을 위해 꼭 기억하시길 바랍니다.

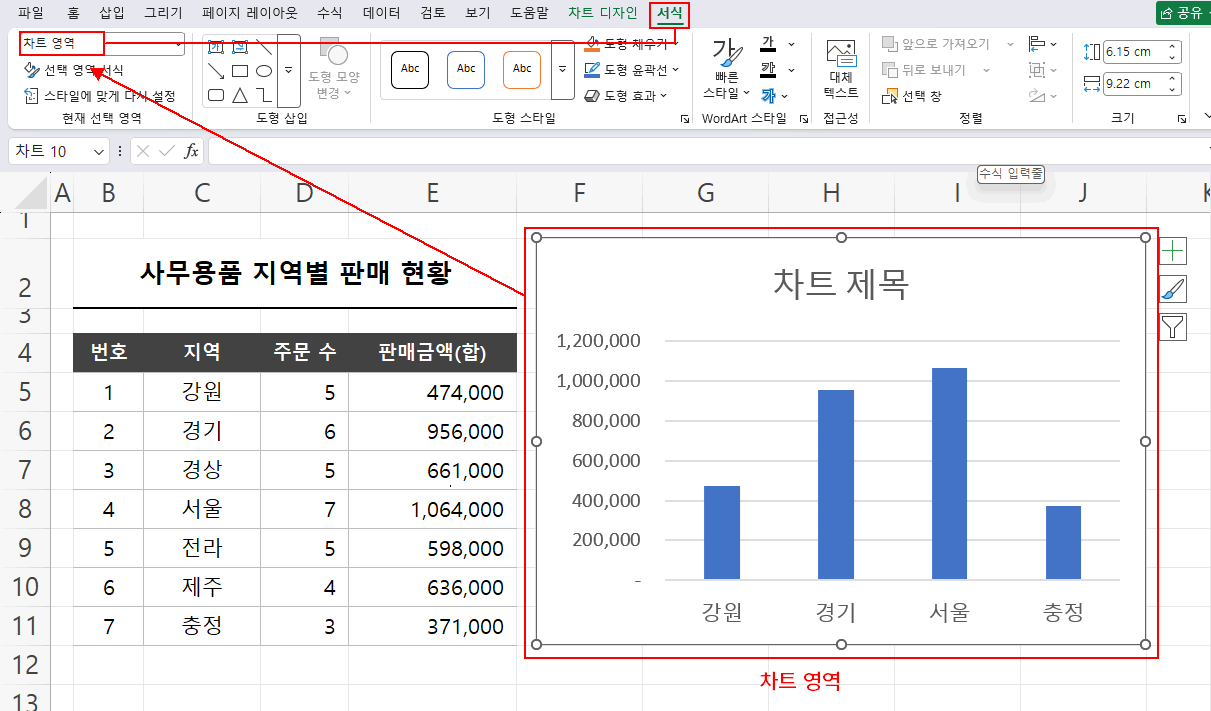

"차트 영역"은 위 그림과 같습니다. 조절점이 나오고 차트 전체가 실선으로 선택된 상태, 즉 차트의 구성 요소가 모두 포함된 상태를 "차트 영역"이라 합니다. 차트의 모든 구성 요소가 포함된 상태이므로 "차트 영역"을 클릭 드래그하여 이동하면 모든 구성 요소도 따라서 이동합니다. 조절점으로 크기를 조절하면 "차트 영역" 안 모든 구성 요소의 크기도 자동 조정됩니다. "차트 영역"과 나머지 차트 구성 요소는 상위 요소와 하위 요소의 관계, 예를 들어 폴더와 파일의 관계로 보시면 정확합니다. 폴더 안에 파일이 구성되듯 전체 "차트 영역" 안에 나머지 구성 요소들이 배치되는 구조입니다.

차트 구성 요소의 명칭은 차트 선택 후 나타나는 "서식" 탭 메뉴 "차트 요소" 리본 메뉴를 확인하시면 알 수 있습니다.

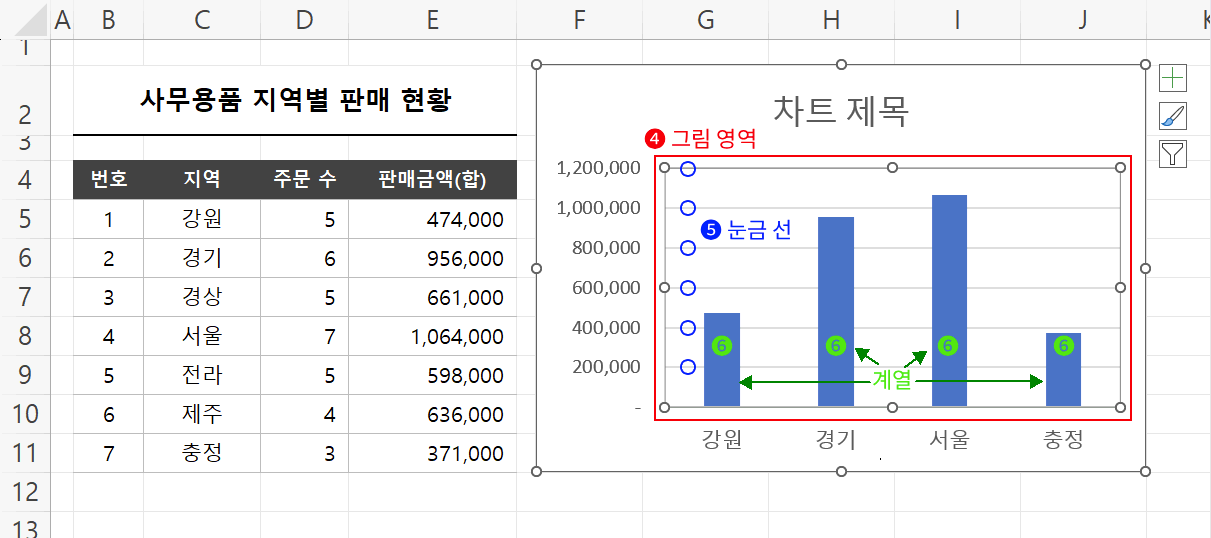

1. "세로 축"과 "가로 축"이 만들어지면 막대를 그릴 수 있는 사각 영역이 생기는데 이 영역을 "그림 영역"이라 합니다.
2. 그리고 그림 영역 안에서 "세로 축"의 값이 표시된 부분에서 연장된 선은 각 막대 크기가 어느 정도인지를 가늠할 수 있게 하는 역할을 하는데 이 부분을 "눈금 선"이라 합니다.
3. 차트에서 가장 중요한 여기에서의 막대는 "계열"이라 합니다. 차트의 종류에 따라 다른 종류(꺽은선 등)로 만들어집니다. 이렇게 항목별 값을 표시한 그림을 통칭해 "계열"이라 하는 것이죠.

이 정도가 기본 차트로 만들어지는 차트의 구성 요소들입니다. 물론 차트의 구성 요소가 이것들만 있는 것은 아닙니다. 만들어지는 차트 종류에 따라 구성 요소들은 다소 차이가 납니다. 원형 차트에서는 "가로 축"과 "세로 축"이 없습니다. 꺽은선형 차트에서는 "표식"이란 것도 만들 수 있으며, 여러 값을 갖는 차트의 경우 "범례"라는 것을 만들어야 합니다. 하지만 기본적인 차트 구성 요소를 이해하면 나머지는 대략 무슨 역할인지 예측할 수 있을 것으로 생각합니다. 다른 구성 요소들 기본적으로 알아두셔야 할 구성 요소는 천천히 알아보겠습니다.

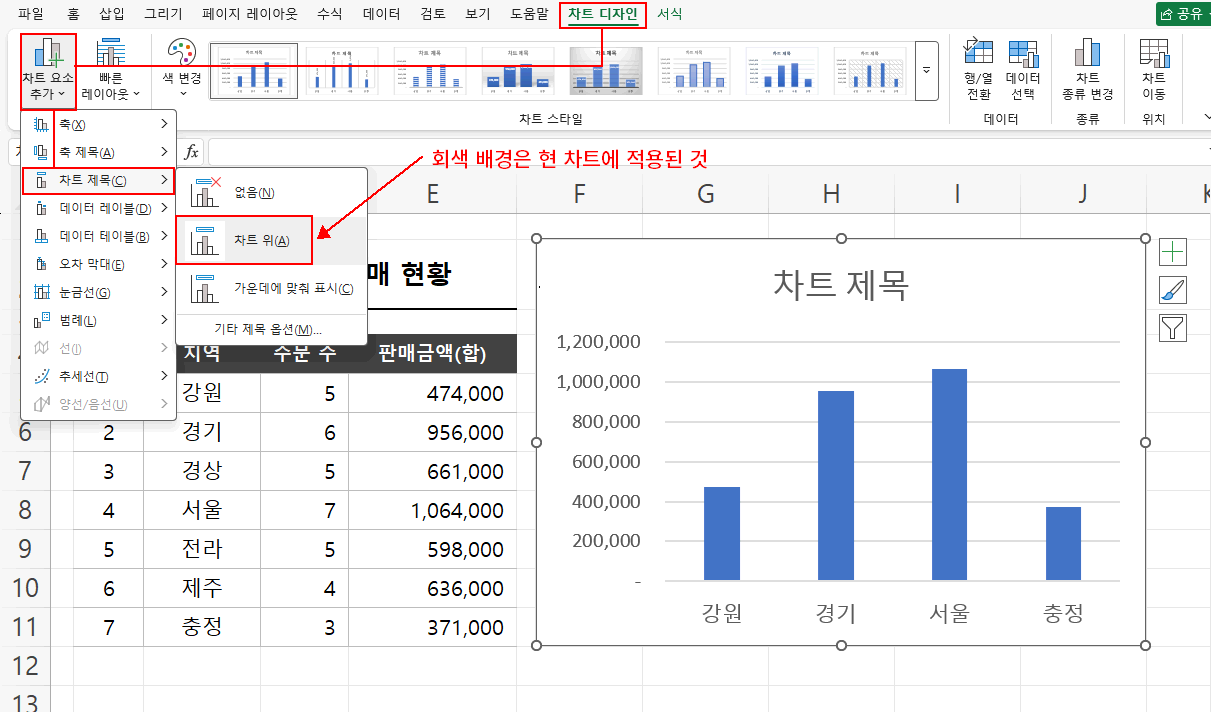

그림처럼 "차트 디자인 > 차트 요소 추가"를 클릭하면 이 차트에 추가할 수 있는 구성 요소들을 확인할 수 있습니다. 굉장히 많죠.

그중 배경이 회색이 녀석들이 있는데 이것들은 현재 차트에 적용된 것을 의미합니다. 다시 추가할 필요가 없다고 알려주는 것이죠.

앞으로의 강좌에서 지금 알아본 차트의 구성 요소를 설정하는 방법을 알아보겠습니다. 그 전에 한가지 주의 사항을 먼저 설명하고 마치겠습니다.

위에서 언급했듯이 차트의 구조 때문에 생기는 문제입니다.

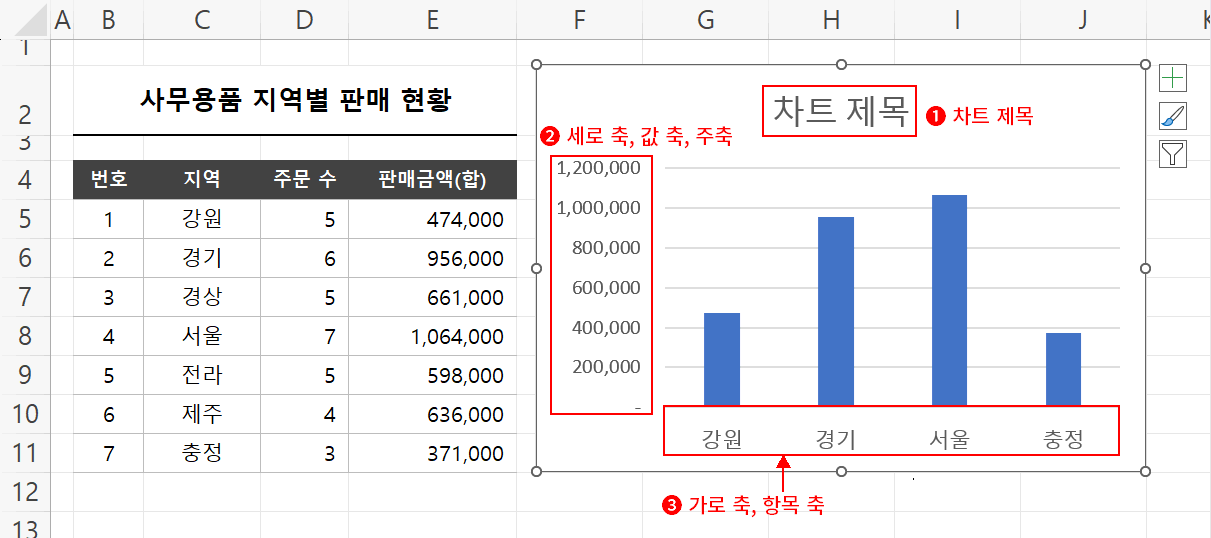

차트 구조는 "차트 영역" 안에 모든 구성 요소들이 배치하는 구조라 설명했습니다. 위에서 "차트 제목, 세로 축, 가로 축"은 모두 글꼴을 가지고 있습니다. 만약 모든 글꼴을 동일하게 설정하려면 각 구성 요소별로 글꼴을 변경해도 되지만 어차피 "차트 영역"에 속하기 때문에 "차트 영역"의 글꼴만 변경하는 것이 가장 효율적입니다. 반대로 각 구성 요소의 글꼴을 다르게 설정하고 나중에 "차트 영역"의 글꼴을 변경하면 어떻게 될까요? 당연히 마지막에 "차트 영역"으로 설정한 글꼴로 모든 구성 요소의 글꼴이 변경되겠죠. 즉, 각 구성 요소의 설정은 "차트 영역" 설정 후에 진행해야 한다는 얘기입니다. "차트 영역" 설정을 나중에 하면 모든 구성 요소의 설정을 틀어 버리는 결과가 됩니다.

기본 차트의 구성 요소에 대한 얘기는 여기까지입니다. 다음 강좌는 값 데이터가 2가지로 구성된 형태의 차트에 대해 알아보겠습니다.
