이전 강좌에서 만들어진 기본형 "묶은 세로 막대형 차트"에서 불필요한 차트 구성 요소를 제거, 나타내고 싶은 구성 요소로만 차트 구성을 끝냈습니다. 이제 부터는 구성된 차트의 각 요소를 본격적으로 수정하는 방법을 알아 보겠습니다. 이 강좌로 바로 들어오신 분들은 이전 강좌를 보시고 오셔야 무슨 얘기를 하는지 알 수 있습니다. 아래 강좌를 확인하시고 돌아와 주세요.

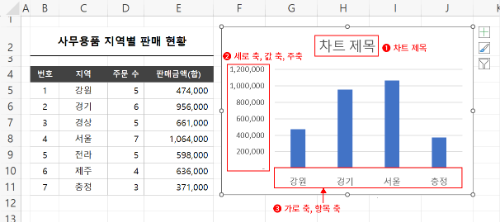

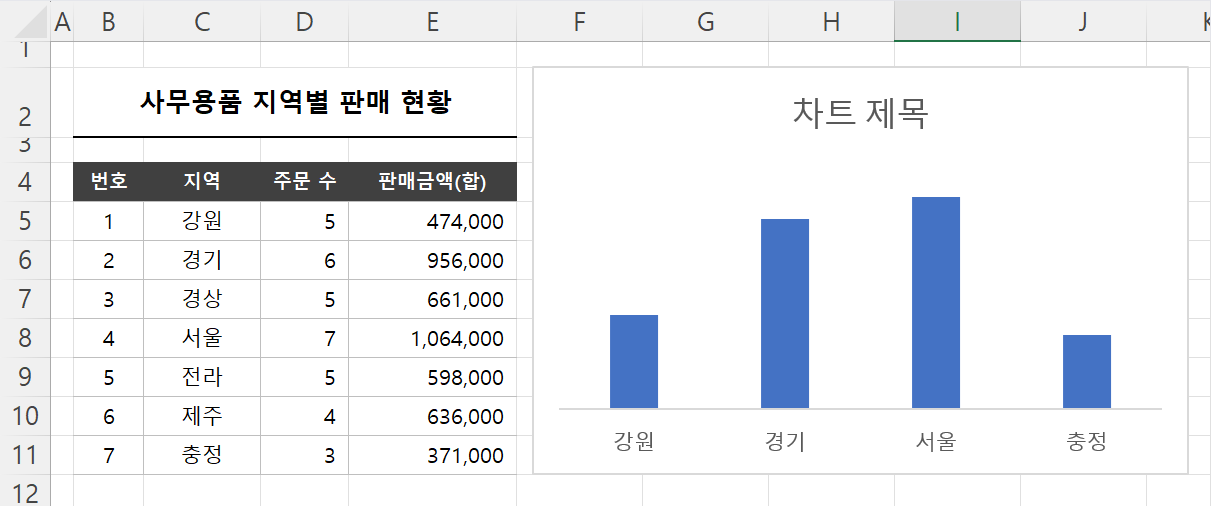

지난 강좌까지 만들어진 차트의 모습은 위와 같습니다.
1. 차트 영역 편집
여러 차트의 구성 요소 중 가장 먼저 변경해야 할 것은 "차트 영역"입니다. 이건 차트의 구조 때문이라고 이미 알아보았습니다.
잘 모르시는 분들은 아래 강좌를 끝까지 보신 후 다시 돌아오길 바랍니다.

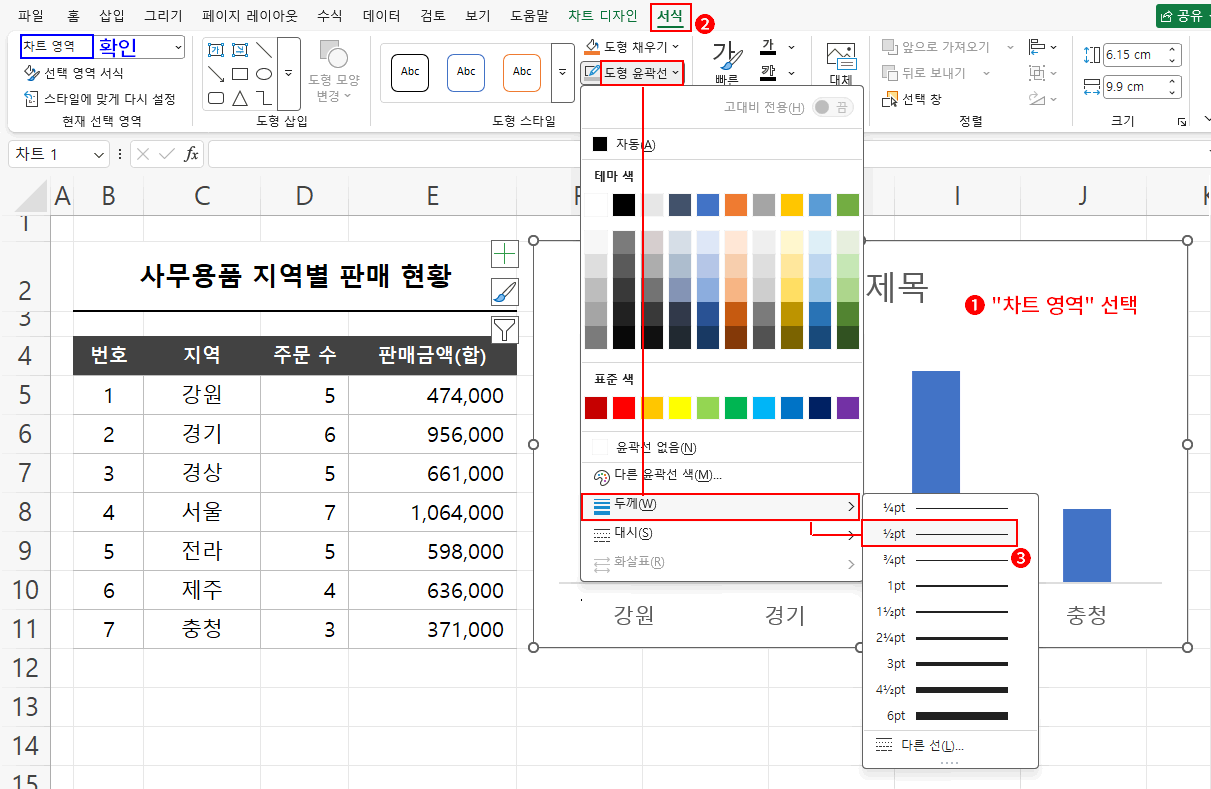

- 차트의 빈 공간을 클릭해 "차트 영역"만 선택합니다. 구성 요소에도 선택 박스가 보이면 잘못 선택한 것입니다. 전체 차트에만 선택 박스가 보이는 것을 확인해 주세요.
- "서식" 탭을 클릭합니다.
- 이때 리본 메뉴 "차트 요소"가 "차트 영역"으로 보인다면 제대로 선택한 것이고 아니라면 선택을 잘못하신 겁니다. 그러다면 다시 차트의 빈 공간을 클릭해 선택하거나 "차트 요소" 선택 박스에서 "차트 영역"으로 변경합니다. 차트의 선택 박스를 잘 확인하시길 바랍니다.
- 차트가 선택된 후 나타난 "서식" 메뉴는 시트에 도형을 삽입되고 선택됐을 때 나타나는 "도형 서식" 메뉴와 거의 동일합니다. 즉 차트의 구성 요소들도 도형처럼 생각할 수 있다는 것이죠. "도형 채우기, 도형 윤곽선, 도형 효과" 등 도형에서 편집할 수 있었던 대부분의 기능을 동일하게 사용할 수 있습니다. - "도형 윤곽선 > 두께 > ½pt"를 클릭합니다. ⇒ 선택 박스 때문에 확인되진 않지만 외곽선의 두께가 줄었습니다.
- "차트 영역"을 화려하게 바꾸는 것은 별로 추천하지 않습니다. 단순하게 외각선(도형 윤곽선)의 두께만 수정하겠습니다.
- "도형 채우기"와 "도형 효과"도 해 보시길 바랍니다. 어째든 최종에만 다시 현 상태로 돌려주시면 됩니다.
다음, 글꼴도 변경합니다. 글꼴의 기준은 뭐로 해도 상관없지만 차트에서 가장 많이 사용하는 글꼴의 형태로 정하는 것이 가장 좋습니다. 그래야 글꼴을 갖는 구성 요소의 수정을 조금이라도 덜 할 수 있습니다. 지금은 단순하게 모든 글꼴을 "맑은 고딕, 8pt"로 처리하겠습니다.

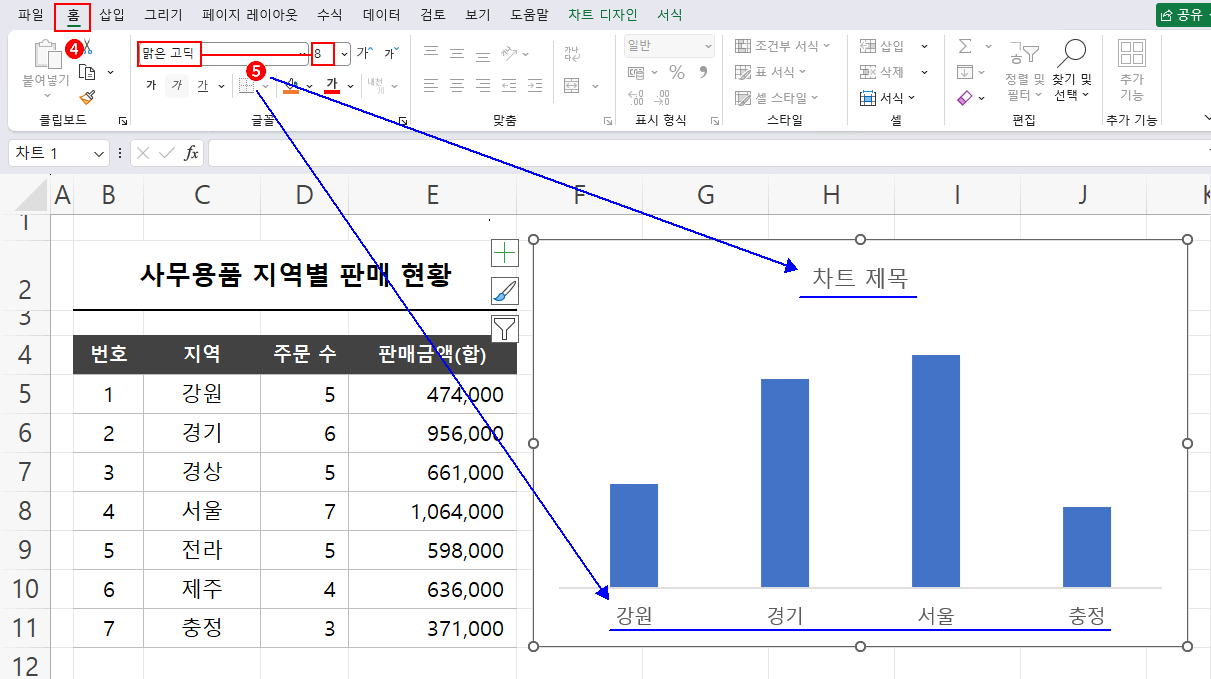

- "차트 영역"이 선택된 상태에서 "홈" 탭을 클릭합니다.
- 글꼴 설정을 모두 처리합니다. ⇒ 차트 안 글꼴을 갖은 모든 구성 요소의 글꼴이 설정한 것으로 바뀝니다.
각 요소별 글꼴의 미세 조정은 각 구성 요소를 선택하고 진행할 수 있습니다. 전체적인 글꼴 형태만 설정하시면 됩니다.
이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
2. 차트 제목 편집
"차트 영역"의 기본 설정이 끝나면 이제부터는 각 구성 요소의 편집은 어느 것을 먼저해도 상관 없습니다. 그냥 보이는 순서로 진행하겠습니다. "차트 제목" 편집입니다.
간단합니다. 그냥 차트 제목을 하나의 셀로 생각하고 처리하시면 됩니다. 각 구성 요소 편집에서 가장 중요한 것은 역시 선택입니다. 잘못된 선택을 하면 당연히 다른 구성 요소가 변경됩니다. 요소 클릭 후 나타나는 선택 박스를 잘 확인하면서 진행하셔야 합니다.

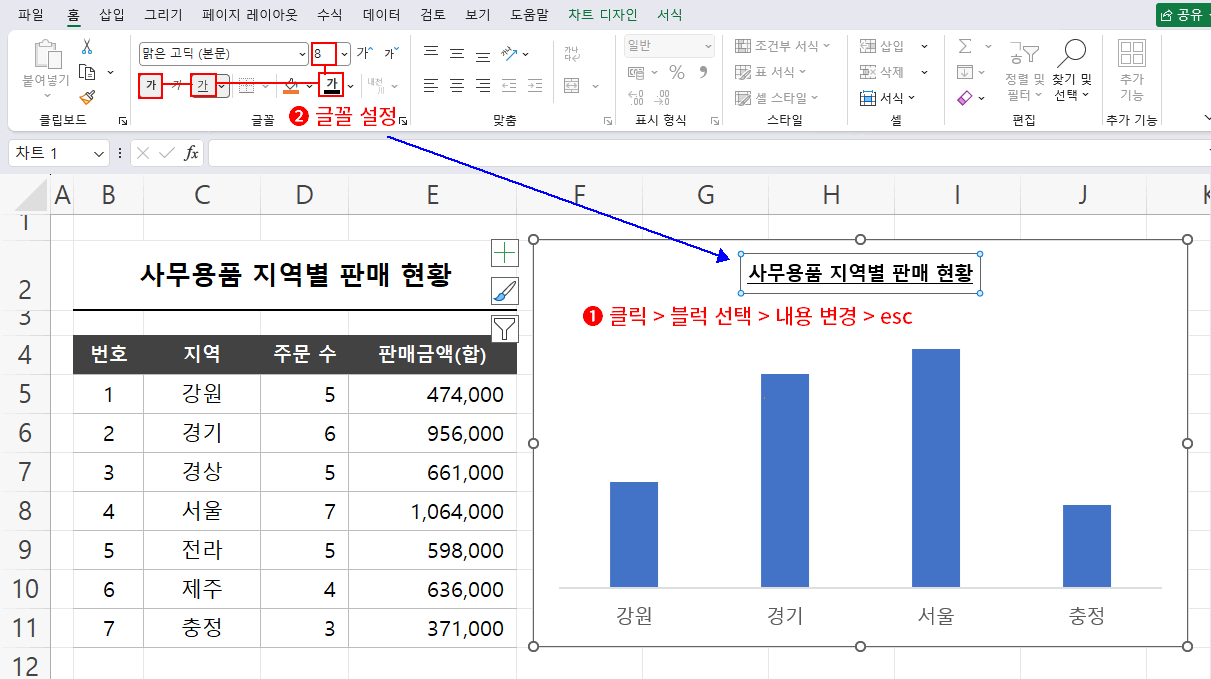

- "차트 제목"을 클릭해 선택하고 내용을 변경합니다.
- 일단 "차트 제목"을 클릭해 선택
- 다시 내용(차트 제목)을 클릭 드래그하여 변경할 내용를 선택합니다.
- 바꾸려는 내용(사무용품 지역별 판매 현황)을 입력합니다.
- 내용의 글꼴을 변경할 것이니 다시 입력한 내용을 블럭 설정하셔도 되지만 esc 키를 눌러 "차트 제목" 선택 상태로 돌리고 작업하시는 것이 빠릅니다.
- "차트 제목"의 글꼴 서식을 원하는 형태로 변경합니다.
물론 이 단계에서 "차트 제목"을 지우고 싶다면 delete 키로 지우셔도 됩니다. 그리고 이동을 하고 싶다면 테두리를 클릭하고 이동하고 싶은 위치로 드래그하면 됩니다.

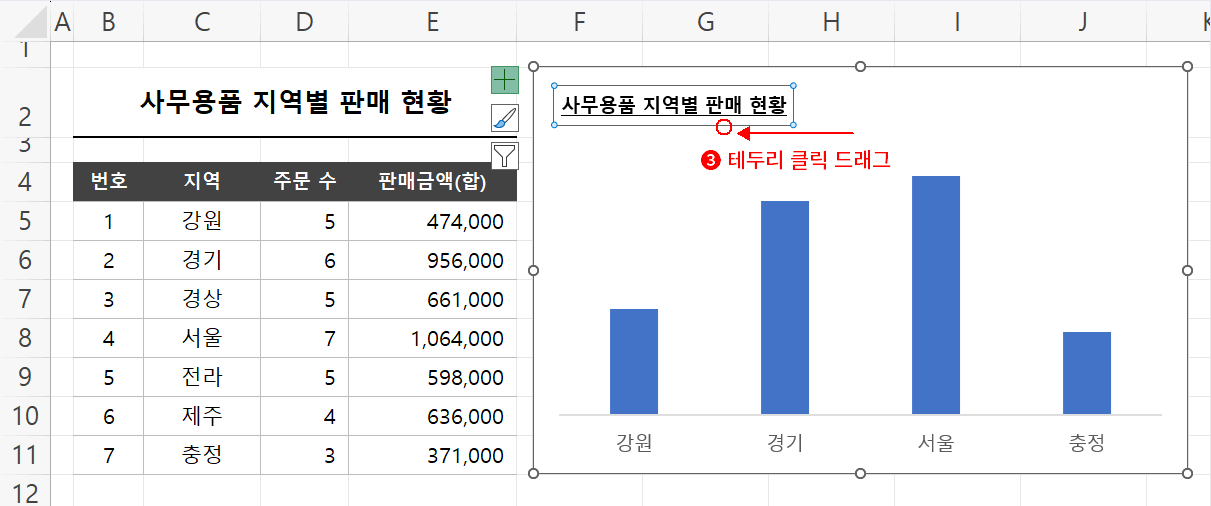

- "차트 제목"의 선택 박스 테두리를 아무거나 클릭 드래그하여 원하는 위치로 이동합니다.
