엑셀 차트 ❻ 차트 디자인의 원칙과 구성 요소의 추가 삭제

등록일 : 2026.05.01 (09:41) / 조회 : 0

지난 강좌까지 차트를 만들고 만들어진 차트의 구성 요소가 무엇인지 알아보았습니다. 이번 강좌부터는 만들어진 차트의 구성 요소를 변경하여 디자인을 바꾸는 방법에 관해 설명하겠습니다. 일단 항목 데이터 하나와 값 데이터 하나로 만들어진 기본 "묶은 세로 막대형 차트"에 구성 요소를 활용하는 방법을 설명하겠습니다.

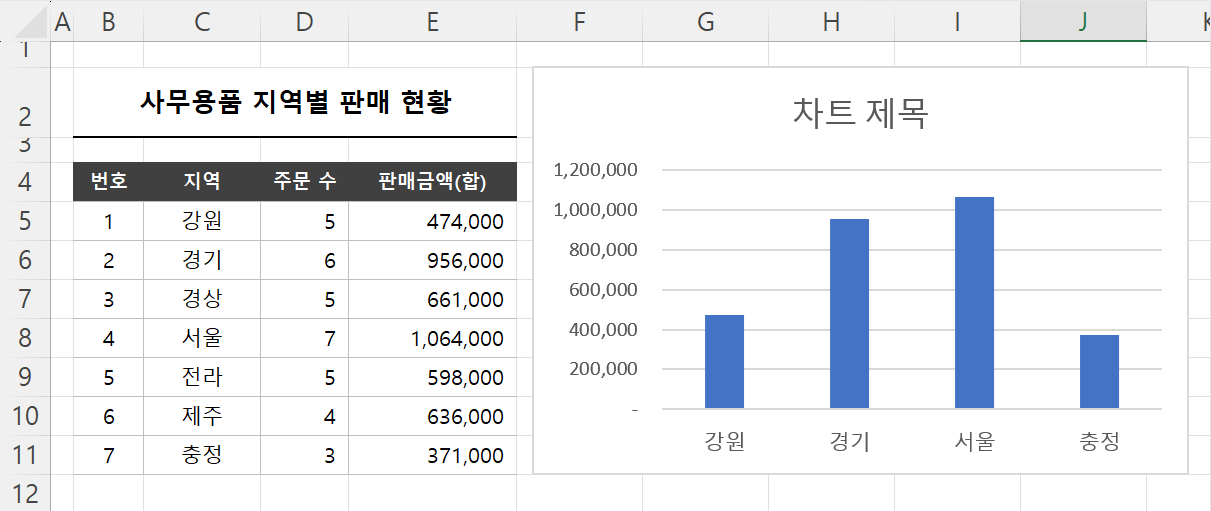

예제는 엑셀 차트의 첫 강좌에서 만들었던 기본 "묶은 세로 막대형 차트"입니다. 단순한 차트이니 이것으로도 지역별 판매금액을 비교하는 데는 전혀 문제가 없습니다. 하지만 조금만 수정하면 전달력 좋은 차트를 만들 수 있습니다.

위 기본 차트 만드는 방법을 아직 못 보신 분들을 아래 강좌를 확인하시고 돌아와 주세요.

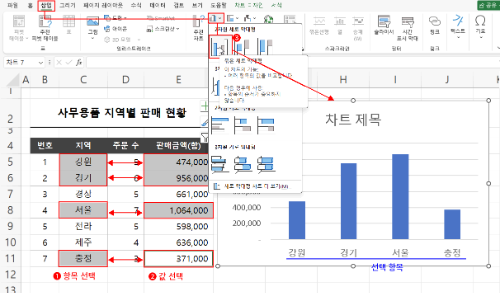

엑셀 차트 ❶ 기본 차트 만들기

엑셀에서 차트는 만드는 이유를 알아봅니다. 단순한 통계표에서 기본 "묶은 세로 막대형 차트"를 만드는 방법을 설명합니다. 차트가 만들어진 모습을 확인하고 차트를 만들기 위해 필요한 항목 데이터와 값 데이터의 의미를 알아봅니다. 차트 생성 후 크기 조정과 위치 이동을 설명합니다. 차트를 만들 때 항목 데이터를 먼저 선택해야 하는 이유를 설명합니다.

https://flylight.kr/

1. 전달력 좋은 차트 디자인의 원칙

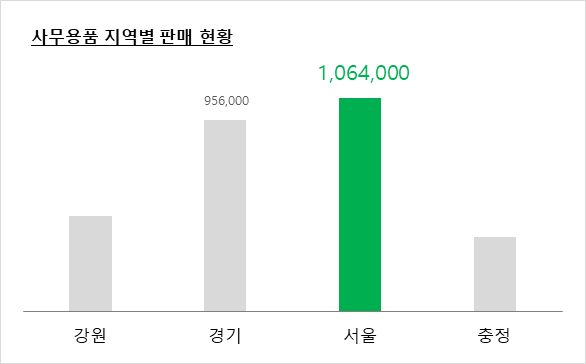

위의 차트를 조금 수정하여 전달력 좋은 모습으로 변경하면 다음과 같은 모습으로 만들 수 있습니다.

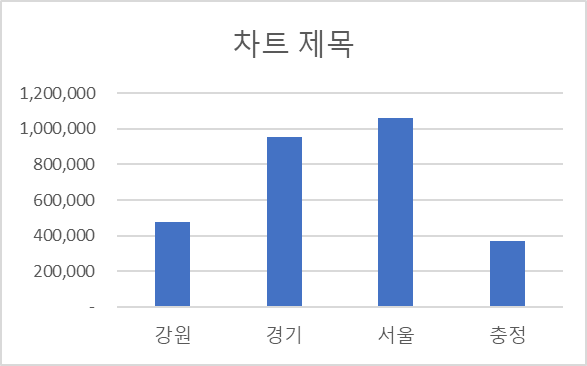

좌측이 만들어진 기본 상태(Before)이고, 우측이 수정한 상태(After)입니다.

어떤가요? 바뀐 것이 많지 않지만, 우측 차트가 훨씬 보기 편하고 무슨 의도인지 알기 쉽습니다. 사무용품이 서울에 가장 많이 판매됐다는 것을 강조하려는 것이겠죠.

그럼, 왜 우측 차트가 보기 편할까요? 바로 단순하기 때문입니다. 만약 3차원 차트로 만들었다면 예쁘다고 느낄 순 있겠지만 보기 편하다고 느끼지 않을 것입니다. 차트를 보는 이유는 그림 감상이 아니고 어떤 정보를 비교하기 위함입니다. 정보 전달이 목적인 것이죠. 우측 그림은 "세로 축"도 없고 "눈금 선"도 없습니다. 그렇다고 지역별 판매금을 비교하는 데는 문제가 없습니다. 막대의 크기는 있으니까요.

다음, 알기 쉬운 이유는 또 무엇 때문일까요? 당연히 서울의 계열 색이 다르기 때문입니다. 사람은 뭔가 다른 것에 눈이 갈 수밖에 없습니다. 다른 것이 강렬하게 느껴지면 자신도 모르게 더 그것을 보게 됩니다. 즉 "다른 것, 강렬한 것"은 강조라는 의미입니다. 위 차트는 서울이 다르게 느껴지기 때문에 강조될 수밖에 없습니다.

그래서 전달력 좋은 차트를 만들기 위한 원칙은 2가지를 기억하면 됩니다. "단순화"와 "강조"입니다.

차트에서 불필요한 구성 요소는 과감히 제거하고 전달하고자 하는 것을 다르게 만드는 것이죠. 어쩔 수 없는 경우가 아니라면 여러 계열을 비교하는 것도 개인적으로는 별로 좋지 않다고 생각합니다. 복잡한 구조의 차트는 전달력이 떨어질 수밖에 없습니다.

이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

2. 차트 구성 요소 추가 삭제

그럼, 만들어진 기본 차트를 위 차트로 변경해 보겠습니다.

먼저 할 것은 불필요한 차트의 구성 요소를 삭제하는 것입니다. 이건 너무 간단합니다. 그냥 삭제할 구성 요소를 선택하고 delete 키를 누르면 끝입니다.

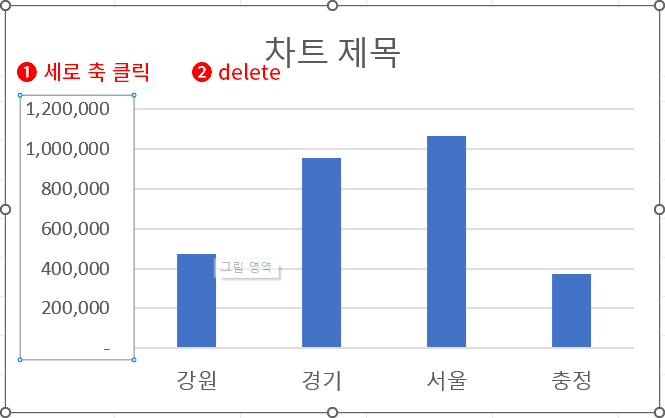

"세로 축"을 클릭하여 선택합니다.
- 이때 숫자가 아닌 빈 공간을 클릭하면 "세로 축"이 아니라 "차트 영역"만 선택됩니다. 반드시 숫자를 클릭하고 "세로 축"에 선택 박스가 생기는 모습을 확인해야 합니다.

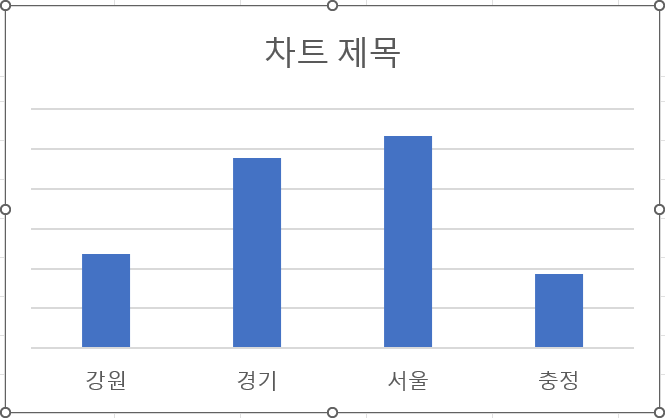

키보드 delete 키를 누릅니다. ⇒ 우측 그림처럼 "세로 축"이 삭제됩니다.

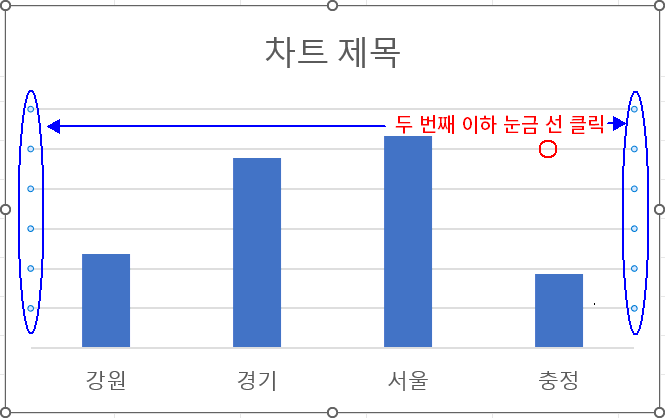

별거 없죠. "눈금 선"도 동일한 방법으로 선택하고 삭제하면 됩니다. 하지만 "눈금 선"의 맨 위 줄을 클릭하면 "그림 영역"이 선택됩니다. 반드시 위에서 2번째 이하 "눈금 선"을 클릭 선택해야 한다는 것을 기억해 주세요.
