이전 강좌에 이어 나머지 차트의 구성 요소를 처리하겠습니다. ≪차트 조건≫에 남은 사항은 두 가지입니다. 구성 요소별로 글꼴을 설정하는 것과 디자인을 ≪출력형태≫로 만들어 주는 것입니다. 이전 강좌에서 말씀드렸듯 구성 요소별 글꼴은 한글과 영문을 각각 설정해야 한다는 것을 기억해 주시고, 이때
Tab 키를 사용하지 말고, Enter 키로 선택해야 한다는 것 잊지 마시길 바랍니다. 추가로
숫자와 기호는 영문 글꼴에 해당한다는 것도 꼭 유념해 주세요.
이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
1. 눈금선

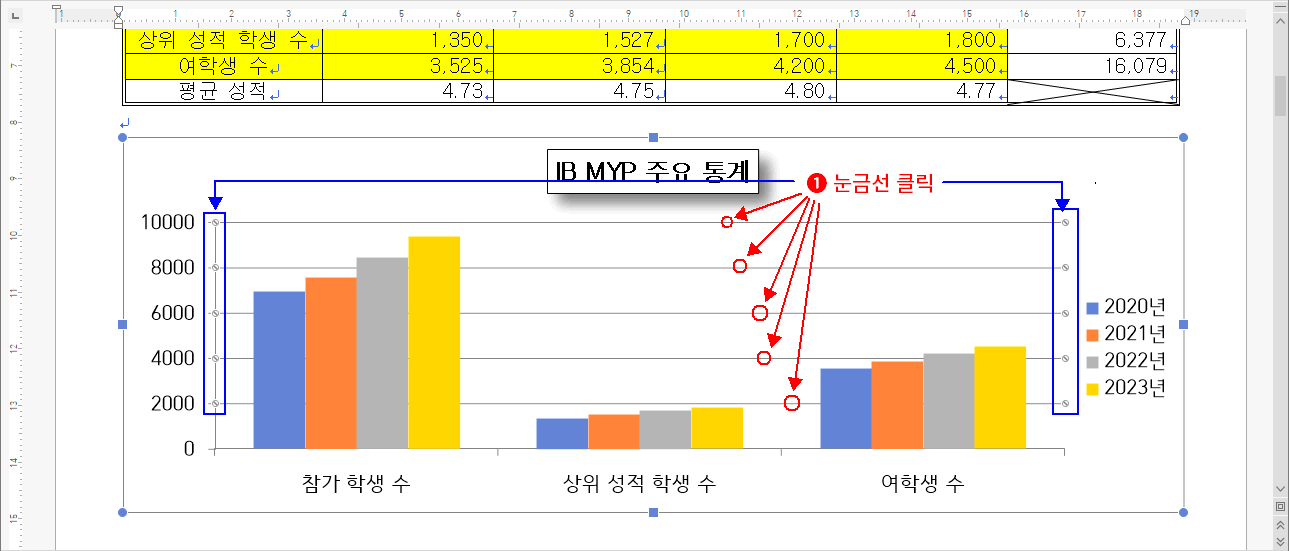

눈금선에 대한 언급은 없지만 시험지 ≪출력형태≫에는 눈금선이 보이지 않으므로 삭제해야 합니다. 삭제는 delete 키를 눌러 간단하게 처리할 수 있습니다.
- 눈금선을 아무거나 클릭합니다. ⇒ 눈금선 좌·우측에 포인트가 생깁니다.
만약 차트가 선택되지 않은 상태에서 눈금선을 클릭하면 먼저 차트가 선택됩니다. 다시 눈금선을 클릭하여 눈금선 좌·우측에 포인트가 생기는지 확인하셔야 합니다. - delete 키를 눌러 삭제합니다.
2. 범례
범례는 글꼴을 설정하고 ≪출력형태≫처럼 테두리를 설정해야겠습니다. 글꼴부터 처리하겠습니다.

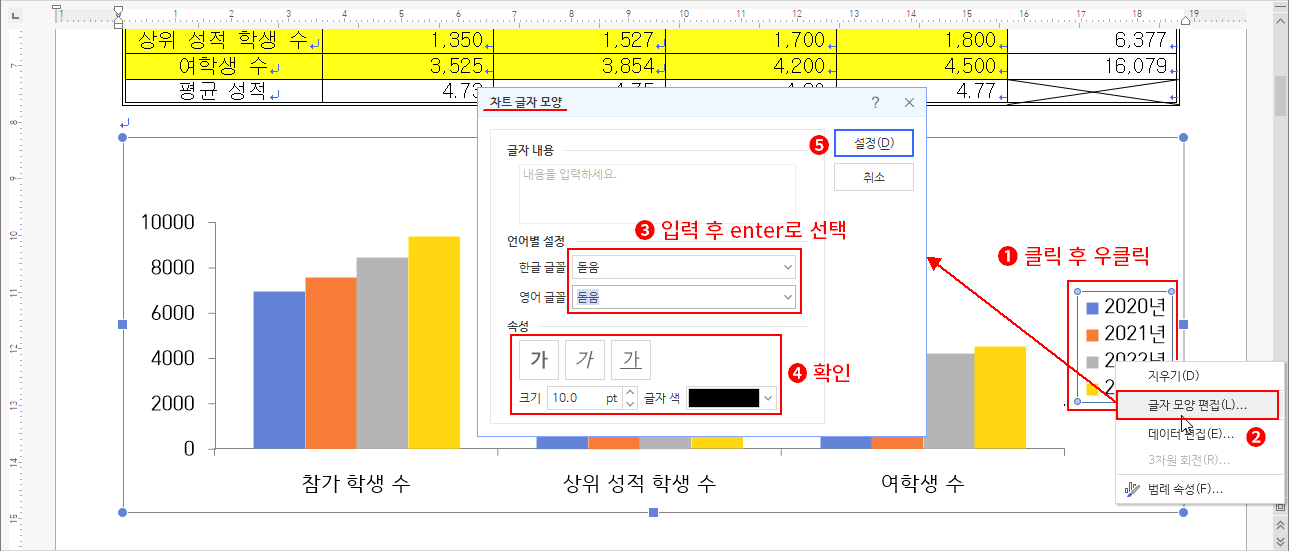

- 범례를 클릭하여 포인트가 생기는지 확인한 후 우클릭합니다. ⇒ 우클릭 팝업 메뉴가 나옵니다.
- 글자 모양 편집을 클릭합니다. ⇒ 차트 글자 모양 대화상자가 나옵니다.
- 범례에는 한글("년")과 숫자가 있기 때문에 영문도 같이 글꼴을 변경해야 합니다. 모두 돋움을 입력하고 enter 키를 눌러 선택합니다.
- 출제 경향상 나머지 속성은 변경하지 않도록 나오지만 그래도 혹시 모르니 확인합니다.
- 최종 설정 버튼을 클릭합니다. ⇒ 글꼴이 변경됩니다.

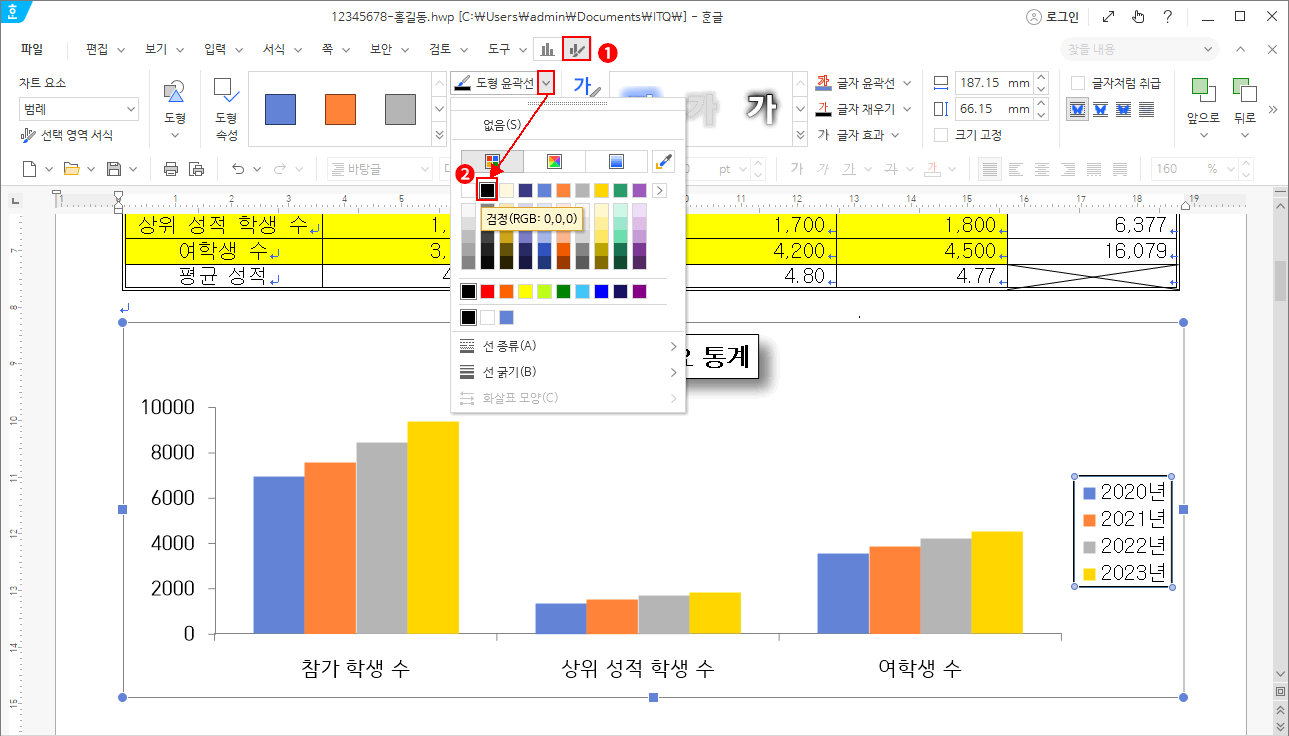

테두리 처리가 남았습니다. 테두리와 배경색은 "차트 서식" 메뉴에 있습니다.
- 차트 서식을 클릭합니다.
- 도형 윤곽선 > 검정을 클릭합니다. ⇒ 범례 테두리가 검정으로 나타납니다.
3. 세로축
세로축은 글꼴 설정과 기본 눈금 처리를 해야 합니다. 일단 이것도 글꼴부터.

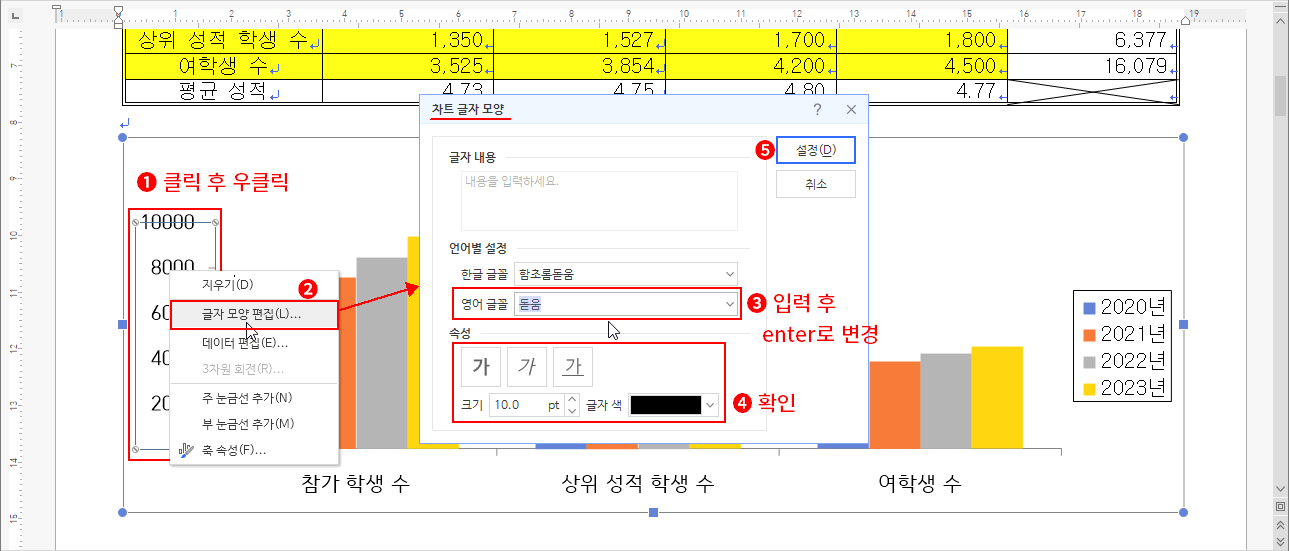

- 세로축을 클릭하여 포인트가 생기는지 확인한 후 우클릭합니다. ⇒ 우클릭 팝업 메뉴가 나옵니다.
- 글자 모양 편집을 클릭합니다. ⇒ 차트 글자 모양 대화상자가 나옵니다.
- 세로축에는 숫자만 있기 때문에 영문만 글꼴을 변경하면 됩니다. 돋움을 입력하고 enter 키를 눌러 선택합니다.
- 나머지 속성은 혹시 모르니 확인합니다.
- 최종 설정 버튼을 클릭합니다. ⇒ 글꼴이 변경됩니다.

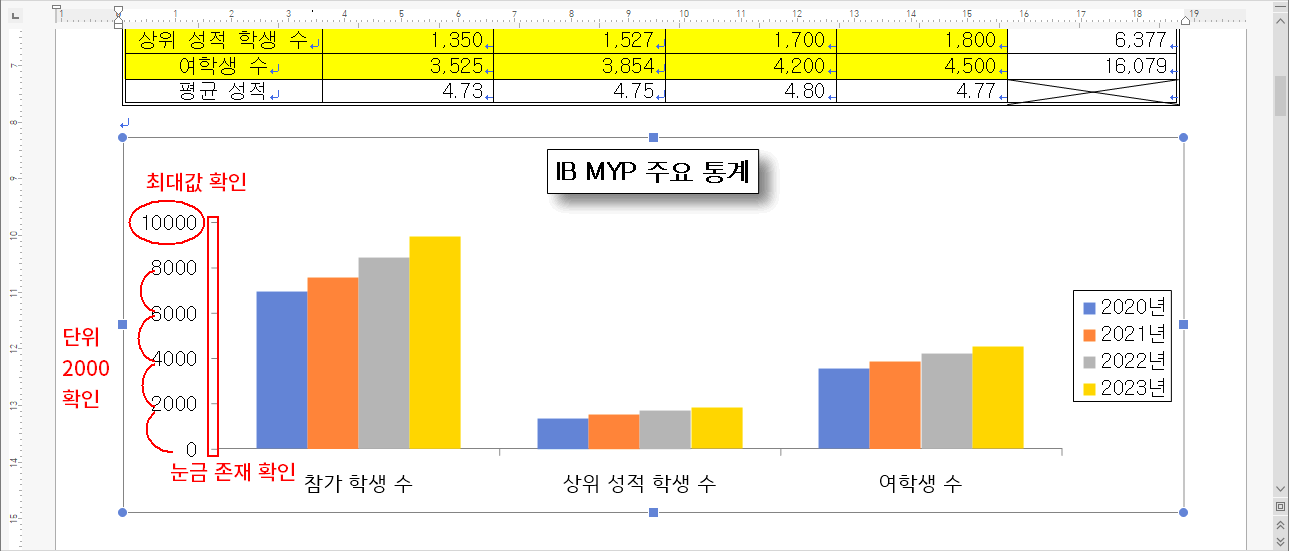

세로축에서는 글꼴 외에 주의하실 사항이 3가지 있습니다. 최댓값, 주 눈금 단위, 주 눈금 존재 여부입니다.
현재 출제 문제는 주 눈금만 없지만, 간혹 눈금 단위가 바뀌거나 최댓값이 바뀌어 나오는 경우가 있기 때문에 반드시 확인해 주셔야 합니다.
지금은 주 눈금만 없애면 되겠습니다.
- 세로축을 다시 클릭하여 포인트가 생기는지 확인한 후 우클릭합니다. ⇒ 우클릭 팝업 메뉴가 나옵니다.
- 축 속성을 클릭합니다. ⇒ 화면 우측으로 개체 속성 작업창이 나오고 작성 중인 차트 요소가 값 축(세로축)임을 확인할 수 있습니다.
- 축 속성 버튼을 클릭합니다. => 축 속성 작업창으로 변경됩니다.
- 하단 부분 주 눈금을 없음으로 선택합니다. ⇒ 값 축(세로축)의 주 눈금이 사라집니다.
이 문제의 세로축은 여기서 마치면 되겠지만, 만약 최댓값이 ≪출력형태≫와 다르다면 위 그림에서 최대값을 클릭하여 체크하고 숫치를 변경하시면 됩니다.
마찬가지로 눈금 단위가 다르다면 "단위 > 주"를 클릭하여 체크하고 역시 수치를 변경하시면 됩니다.
시험과는 관련 없지만 최솟값과 보조 눈금도 한 번씩 사용해 보시길 바랍니다. 한 번만 사용해 보시면 무엇인지 금방 아실 수 있습니다.
주 눈금 사이가 보조 눈금이고 현재 축에 0으로 표현된 가장 작은 값이 최솟값입니다.
이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
4. 축 제목
세로축을 지정한 김에 축 제목까지 설정하겠습니다. ≪출력형태≫를 확인하면 세로축 옆으로 "(단위: 명)"이 보입니다. 이렇게 축 주변에 해당 축의 설명이나 정보를 간략히 표현하는 것이 축 제목입니다. 그런데 우리가 만든 기본 차트에는 없습니다. 만들어진 차트의 구성요소로 없다면 추가해 주면 됩니다. 차트의 구성 요소는 차트 디자인 메뉴에서 추가할 수 있었습니다.

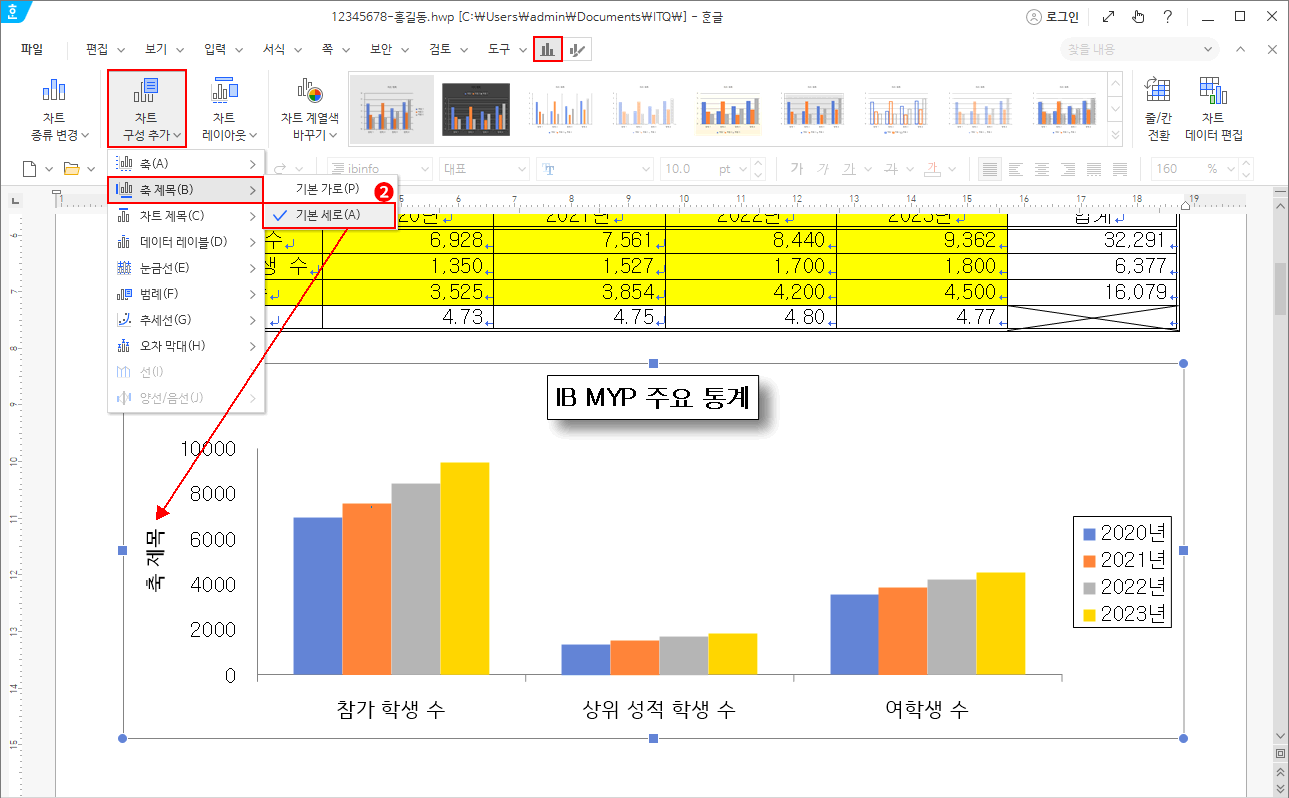

- 차트가 선택된 상태에서 차트 디자인 메뉴를 클릭합니다.
- "차트 구성 추가" 버튼을 클릭하고 "축 제목 > 기본 세로"를 클릭합니다. ⇒ 세로축 제목이 270도 회전된 형태로 추가 됩니다.
만들어야 할 축 제목은 회전되지 않은 기본 형태여야 합니다.

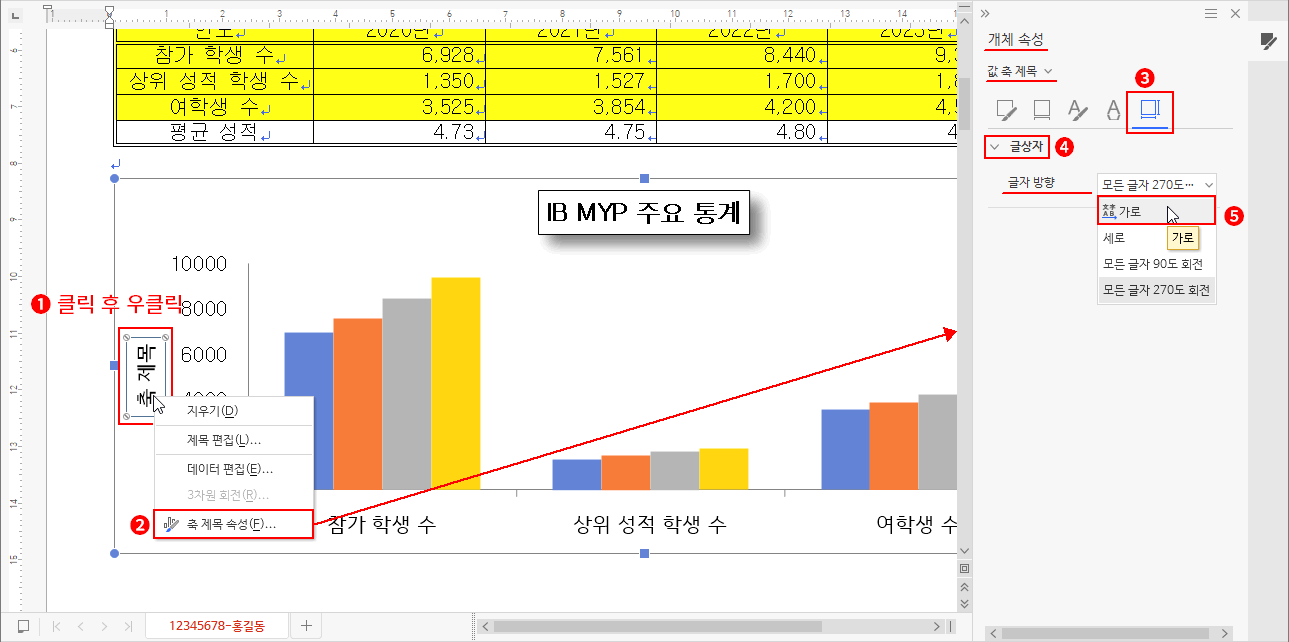

- 추가된 세로축 제목을 클릭하고 포인트가 생기는지 확인한 후 우클릭합니다. ⇒ 우클릭 팝업 메뉴가 나옵니다.
- 축 제목 속성을 클릭합니다. ⇒ 화면 우측으로 개체 속성 작업창이 나오고 작성 중인 차트 요소가 값 축 제목임을 확인할 수 있습니다.
- 크기 및 속성 버튼을 클릭합니다.
- 글상자의 아래 내용이 보이지 않는다면 클릭하여 펼쳐 줍니다.
- 글자 방향 선택 박스를 가로로 변경합니다. ⇒ 세로축 제목이 일반 글쓰기 방향으로 변경됩니다.
글쓰기 방향이 처리되었으니 이제 내용과 글꼴을 지금까지와 같은 방법으로 변경합니다.

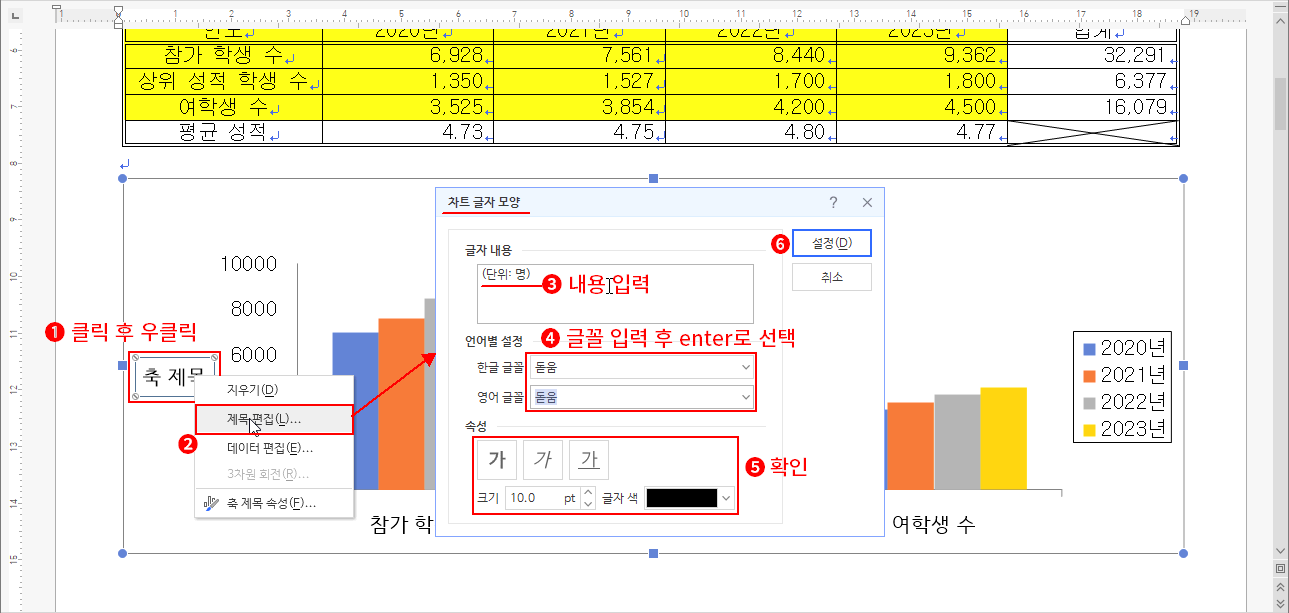

- 세로축 제목을 클릭하여 포인트가 생기는지 확인한 후 우클릭합니다. ⇒ 우클릭 팝업 메뉴가 나옵니다.
- 제목 편집을 클릭합니다. ⇒ 차트 글자 모양 대화상자가 나옵니다.
- 글자 내용에 시험지의 내용을 입력합니다.
- 작성한 글자 내용에는 기호가 포함되어 있으므로 한글과 영문 모두 글꼴을 변경해야 합니다. 한글, 영문 모두 돋움을 입력하고 enter 키를 눌러 선택합니다.
- 나머지 속성은 혹시 모르니 확인합니다.
- 최종 설정 버튼을 클릭합니다. ⇒ 작성한 내용이 반영되고 글꼴이 변경됩니다.
5. 가로축
가로축은 글꼴만 변경하면 되겠습니다. 이 시험의 가로축 내용은 모두 한글이니 한글 글꼴만 변경하면 됩니다. 같은 방법으로 진행합니다.

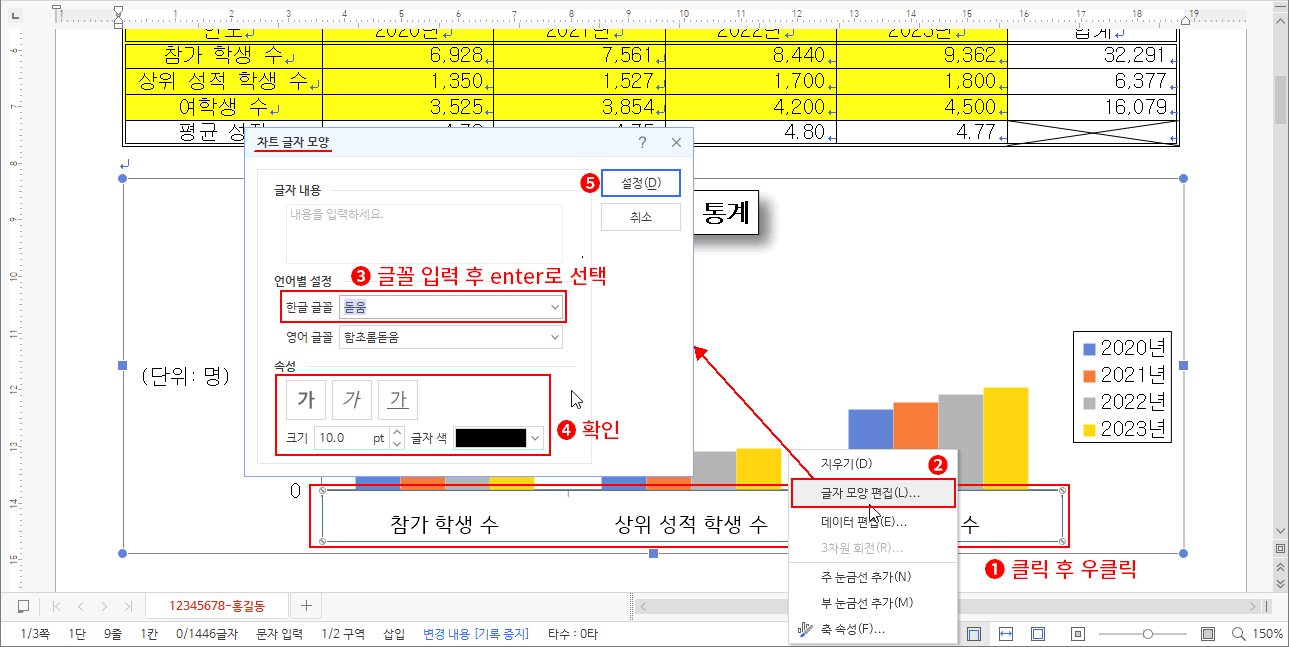

- 가로축을 클릭하여 포인트가 생기는지 확인한 후 우클릭합니다. ⇒ 우클릭 팝업 메뉴가 나옵니다.
- 글자 모양 편집을 클릭합니다. ⇒ 차트 글자 모양 대화상자가 나옵니다.
- 가로축에는 한글만 있으므로 한글 글꼴만 변경하면 됩니다. 돋움을 입력하고 enter 키를 눌러 선택합니다.
- 역시, 혹시 모를 나머지 속성을 확인합니다.
- 최종 설정 버튼을 클릭합니다. ⇒ 글꼴이 변경됩니다.
6. 차트 윤곽선
여기까지 차트의 모든 내용을 변경했습니다만, ≪출력형태≫와 비교해 보면 차트 전체의 윤곽선이 약간 흐리게 보이는 것 같습니다. 시험지 조건에는 없지만 항상 ≪출력형태≫가 기준이니 차트 전체의 윤곽선도 검정으로 바꾸는 편이 좋을 것 같습니다.
- 구성 요소가 선택되지 않게 차트 안 빈 공간을 클릭하여 차트만 선택합니다. (구성 요소에 포인트가 없는지 잘 확인해 주세요.)
- 차트 서식 메뉴를 클릭합니다.
- 도형 윤곽선을 ∨ 버튼을 클릭하고 검정으로 변경합니다. ⇒ 차트 윤곽선이 진한 검정으로 바뀝니다.
차트는 여기까지 입니다. 자세히 설명하겠다고 작성했지만 너무 구구절절한 게 아닌가 싶네요.
요약하면 글꼴 설정을 유의하시고 기타 추가 설정은 각 요소별로 우클릭하여 요소별 서식을 우측 작업창으로 띄운 후 작업한다는 것이 핵심입니다.
