ITQ 파워포인트 슬라이드 5 - ❹ 차트 데이터 계열 변경 및 보조 축의 이해

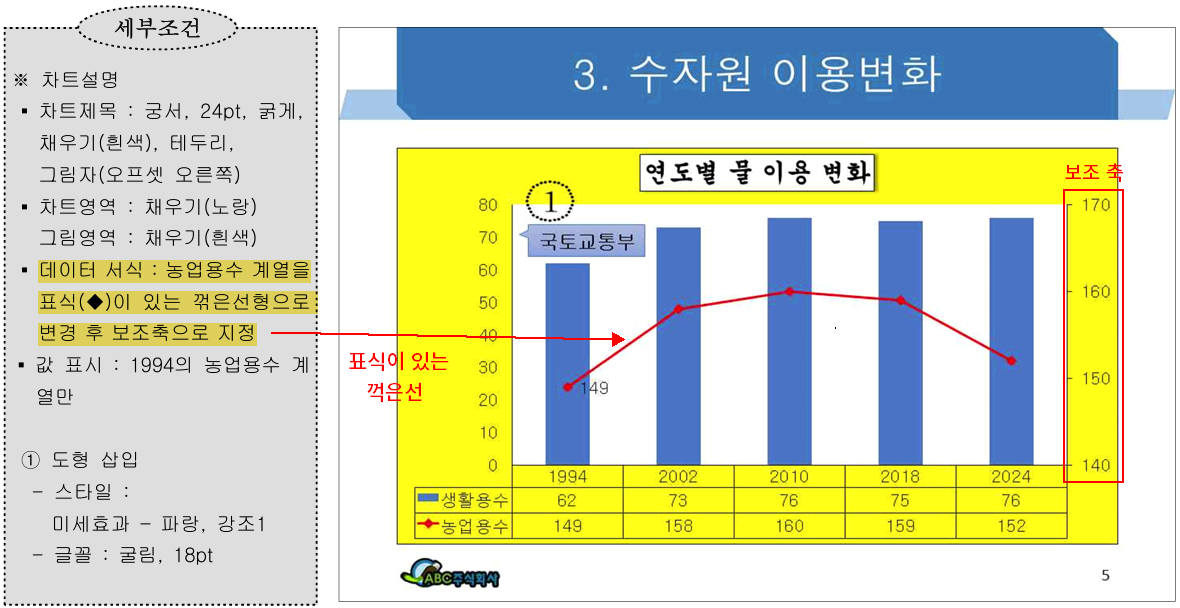

현재까지 만들어진 "슬라이드 5"에 "농업용수"는 "세로 막대형"입니다. 그런데 시험지를 보면 "농업용수"는 각 항목의 값을 점으로 표시했고 그 점들을 선으로 연결한 것으로 보입니다. 이때 이 점을 "표식"이라 하고 연결된 선은 꺾일 수밖에 없으니 "꺾은선"이라 하는 것입니다. 즉 "세로 막대형"으로 만들어진 계열을 "표식이 있는 꺾은선형" 계열로 변경하는 것이죠. 그리고 이렇게 변경한 "농업용수"의 값은 "그림 영역" 우측으로 새로운 축(보조 축)을 만들어 "주축"의 값을 따르지 않고 "보조 축"의 값을 따르게 하겠다는 의미입니다.

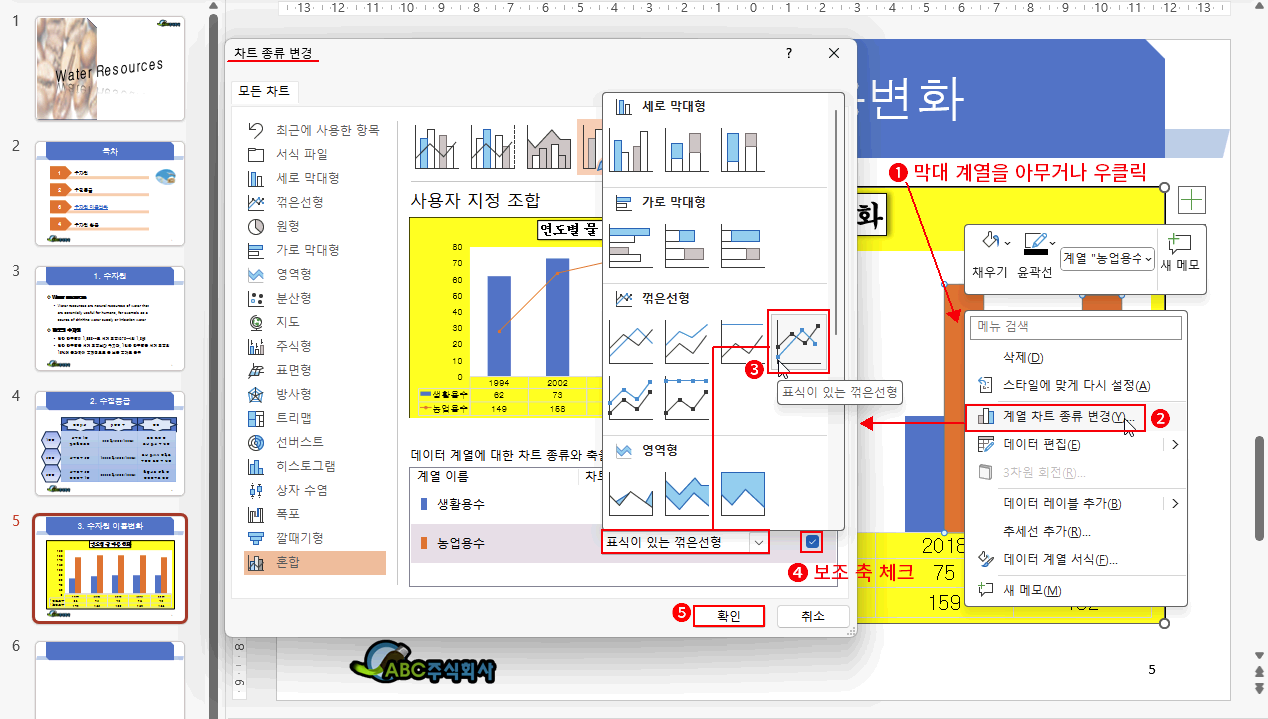

1. "막대 계열"을 아무거나 우클릭합니다. ⇒ 우클릭 팝업이 나옵니다.
2. 계열 차트 종류 변경을 클릭합니다. ⇒ 차트 종류 변경 대화상자가 나옵니다.
3. 시험지 조건 계열(농업용수)의 차트 종류를 클릭하고 "표식이 있는 꺾은선형"으로 변경합니다.
4. "농업용수" 계열 "보조 축"에 체크 박스를 클릭합니다.
5. 최종, 확인 버튼을 클릭합니다.

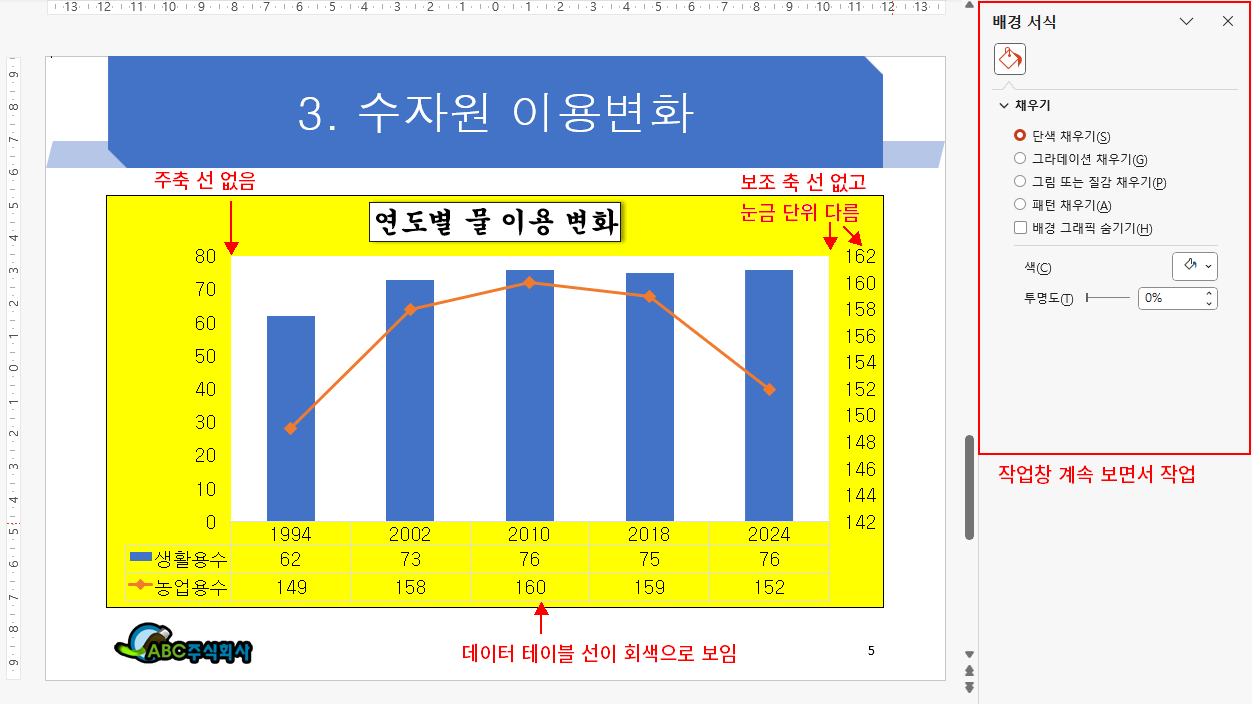

여기까지의 결과를 보면,

얼추 시험지의 형태와 비슷해 보이지만 추가 작업해야 할 것들도 보입니다.

시험과는 관련 없지만, 실무에서도 사용하기 위해 지금 한 작업이 무슨 이유로 하는지를 추가 설명해 보겠습니다.

사실 이 차트의 경우 실무에서라면 굳이 "농업용수"를 "세로 막대형" 계열을 다른 계열(꺾은선형)로 바꿀 필요는 없어 보입니다. 계열 변경 전 세로 막대형에서도 막대의 크기로 값을 비교하는 데는 문제가 없기 때문이죠. 이유는 "생활용수" 값이 60 이상으로 "농업용수"와 같이 비교해도 값의 단위가 많은 차이가 나지 않기 때문입니다.

하지만 만약 "생활용수"가 소수점 단위로 바뀐다면 얘기가 달라집니다.

왼쪽 그림은 "농업용수" 계열을 "막대형"에서 "꺾은선형"으로 바꾸기 전 그림입니다. "생활용수" 막대(파란 막대)의 크기만으로도 무엇이 크고 무엇이 작은지 비교 가능합니다.

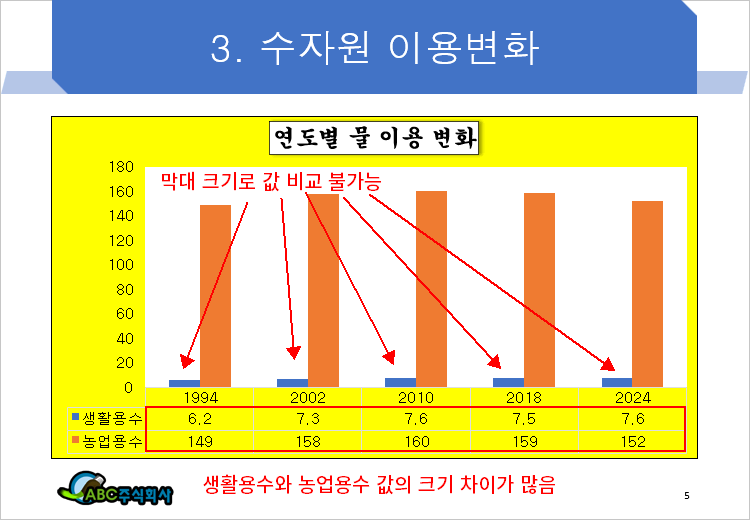

반면 우측 그림은 "생활용수"의 값을 10배 작게 만든 크기입니다. "농업용수"는 100의 자리 값을, "생활용수"는 1의 자리 값을 가지고 있으며 소수점 단위로 차이가 나는 형태입니다. 이때는 "생활용수" 막대 크기만으로는 무엇이 큰지 무엇이 작은지 알기 어렵습니다. "농업용수" 막대를 표시하기 위해 축의 단위를 0~180까지로 나타내야 했기 때문이죠. 그래도 이 경우는 "생활용수" 막대가 보이기는 합니다. 하지만 10배 작은 것이 아니라 100배 작은 값을 가지고 있다면, "생활용수" 막대는 비교 정도가 아니라 보이지도 않는 상태가 됩니다.

그래서 우측 그림같이 계열 값을 비교할 수 없는 차트의 경우, 2가지 축을 사용하여 크기를 비교하는 것이 바로 "보조 축"을 추가하는 것입니다. 하나는 1의 자리를, 하나는 100의 자리를 담당하는 축을 만드는 것이죠. 그리고 100의 자리 축을 따르는 계열과 1의 자리 축을 따르는 계열의 모습을 다르게 하면 각 계열 크기는 명확히 구분할 수 있게 되는 것입니다.

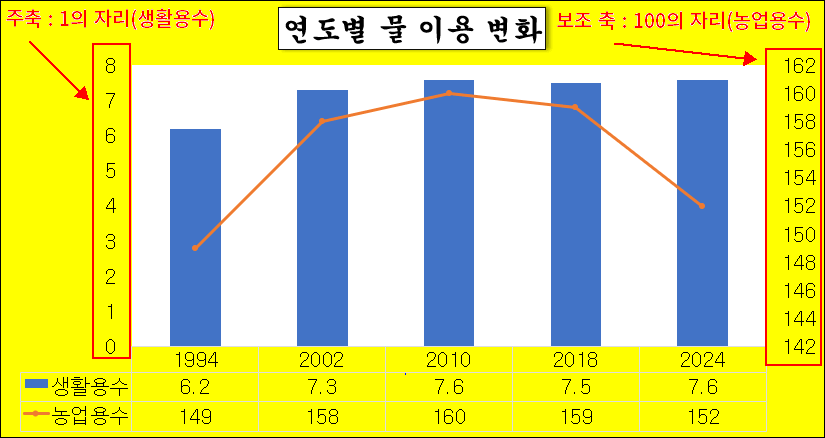

위 그림은 이번 강좌에서 한 방법으로 "농업용수"를 "표식이 있는 꺾은선형"으로 계열을 변경하고 "보조 축"으로 지정한 형태입니다. "생활용수"인 막대 계열은 "주 축"을, "농업용수"인 꺾은선 계열은 "보조 축"을 따르게 한 것입니다. "생활용수"의 크기도, "농업용수"의 크기도 값을 보지 않고 그림만 보더라도 충분히 비교할 수 있습니다. 이유는 주 축의 단위는 1의 자리이고, 보조 축의 단위는 100의 자리로 표시되어 있기 때문이죠.

사실 실무에서는 이런 경우 "생활용수" 따로, "농업용수" 따로 해서 두 개의 차트로 만드는 방법을 많이 사용합니다. 하지만 이렇게 사용하면 두 개의 차트를 하나로 만들 수 있고 "농업용수"가 "생활용수"보다 많이 사용한다는 것까지 하나의 차트로 비교할 수 있다는 장점도 생깁니다.

나름 열심히 설명했는데 이해되셨는지 모르겠네요. 공식처럼 ITQ 문제를 처리하지 말고, 왜 사용하는지 이해하시고 실무에서도 사용할 수 있으시길 바랍니다.
